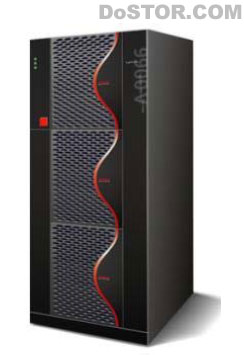

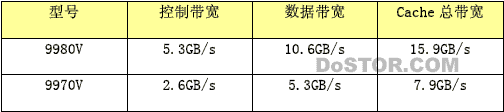

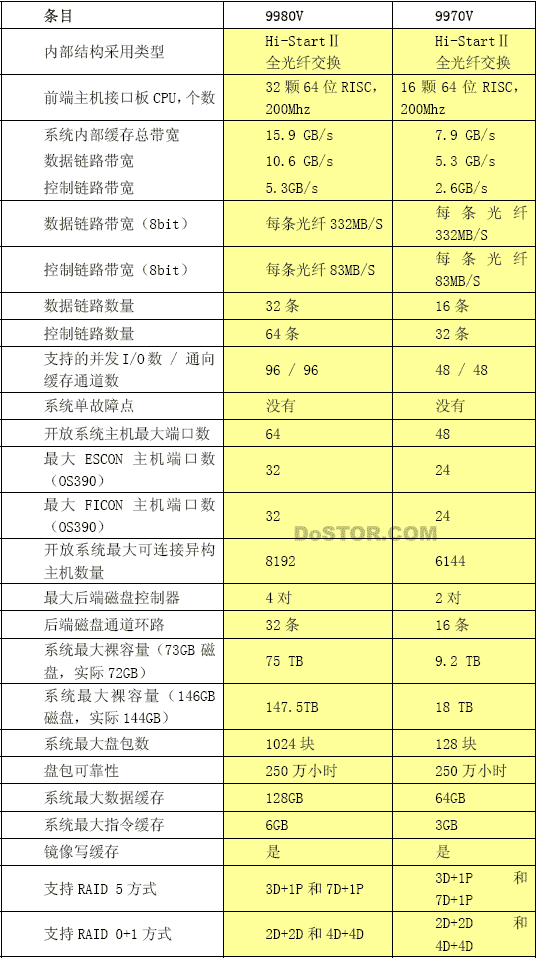

HDS 9900V 系列產品的內部架構采用全光纖通道技術和最新的立體交換架構，即第二代HI-STAR 體系結構。第二代HI-STAR 體系結構與第一代（HDS 9900 系列產品采用，包括：HDS 9960、HDS 9910）相比，在系統的整體性能上具有極大的提高，特別是通過64位的高頻CPU 處理器和多光纖通道，使HDS 9970V 產品的帶寬可達到7.9GB/S，HDS 9980V產品的帶寬可達到15.9GB/S。新一代HI-STAR 體系結構的帶寬幾乎為上一代產品的3 倍，是傳統第二代產品的8 倍。

    HDS 9900V 系列產品中的前端與主機的連接通道控制器以及后端與磁盤陣列連接的控制器中的處理器也進行了升級更新。新的處理器采用64 位的高頻MIPS 處理器，取代了過去的32 位低頻處理器。其中前端與主機連接的處理器為200MHZ 主頻,后端接磁盤陣列的處理器為160MHZ主頻,它的處理能力為HDS 9900 系列產品中處理器能力兩倍以上（HDS 9900系列產品所使用的處理器為32 位的80MHZ 主頻的i960 處理器）。

    由于處理器能力的提高，HDS 9900V 系統內部的每條光纖通道的帶寬由200MB/S 提高到332MB/S。并且連接主機通道數量與內部接磁盤陣列通道數量可隨應用規模和I/O 支持能力的變化及要求，可不停機在線擴充，示意圖如圖15-3：

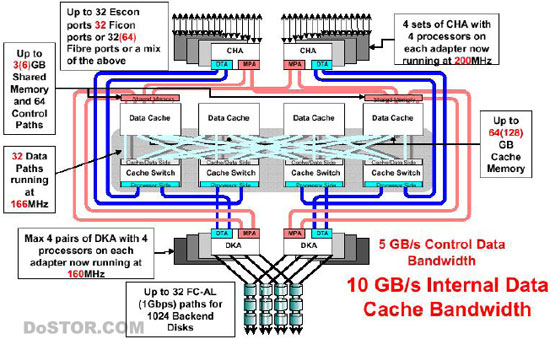

圖 15-2 HDS9900 系統示意圖（1）

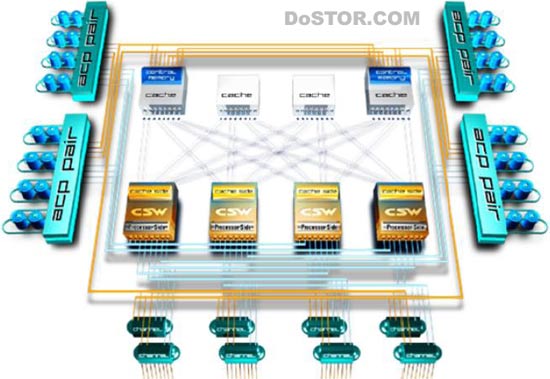

圖 15-3 HDS9900 系統示意圖（2）

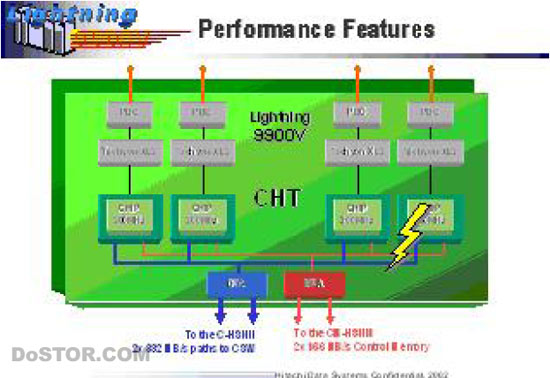

HDS 9900V 前端64 位高頻處理器示意圖

 HDS 9900V 系列產品的最大容量也提高了很大。目前，HDS 9900V 產品支持36GB(轉速15000/分)、72 GB(轉速10000/分，15000/分)、144GB(轉速10000/分)的磁盤。HDS 9980V產品可裝載到1024 塊物理盤，是目前全球最大的磁盤存儲系統。HDS 9970V 產品可裝載到128 塊物理盤。這樣， HDS 9980V 產品的最大容量為147TB，HDS 9970V 產品的最大容量為18TB，并且所有系統可在不停機情況下進行4 塊或8 塊為一組的基本容量單元擴充。

圖15-4 HDS 9980V 前后端通道擴展能力示意圖

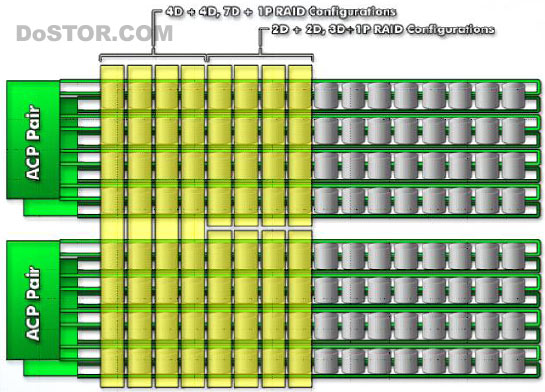

    HDS 9900V 系列產品對RAID 保護技術也進行的增強與靈活選擇。在RAID 0+1 保護方式下，一個RAID 組可以由4 塊或8 塊物理盤組成2D+2D 或4D+4D，這樣可以達到更高的性能。同時HDS 9900V 還提供由4 塊或8 塊組成的物理盤支持RAID 5 保護方式下的3D+1P和7D+1P，其中7D+1P 的RAID 5 方式可以極大的提高磁盤組的利用率（88%），節約了盤組投資并可同時提高大文件處理方式的性能。

圖15-5 HDS 9900 系統RAID 緩存設計

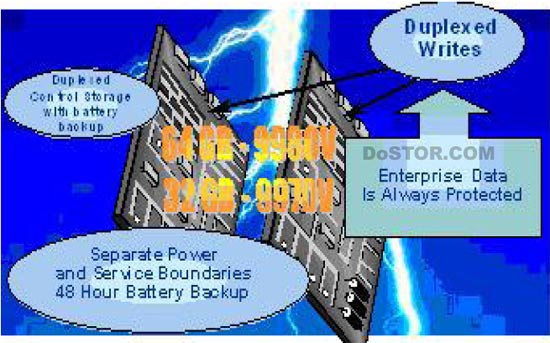

圖15-6 HDS 9900 系統電源保護

    HDS 9900V 仍在數據緩存采用多塊設計并支持?jǐn)?shù)據在緩存區的鏡像寫處理方式，保證了HDS 9900V 相對其他存儲設備在緩存一級無單故障點設計（見圖）。其他產品因采用單塊緩存處理技術并存在單故障點設計隱患，這樣數據在緩存延時處理期間會因緩存板故障而丟失數據。

    9900V 采用4GB 緩存板作為擴充單元進行在線擴容，9980V 最大擴充至128GB，9970V最大擴充至64GB。

    HDS 9900V 系列產品通過新增加的微碼功能率先實現邏輯虛擬端口軟件定義功能（HSD），可支持系統連接主機更廣泛更靈活的SAN 連接性，即在原有的多物理通道支持多操作系統主機平臺連接的基礎上，通過在單個物理端口上定義多個虛擬端口（最大為128個）來支持在同一個物理通道上的不同操作系統多主機平臺的連接，該功能為用戶在多操作系統環境下的連接配置系統端口節省了投資，不需要為每個操作系統在存儲系統上都配置相應通道接口（連接示意圖如圖15-7）。

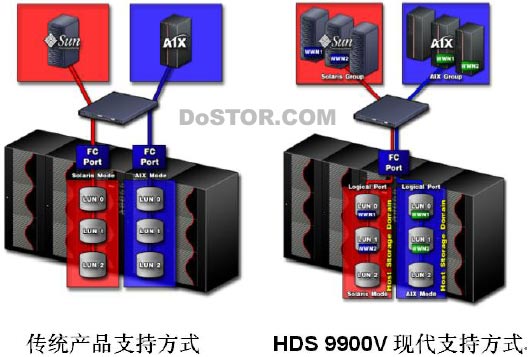

圖15-7 HDS 9900 系統主機連接方式

    HDS 9900V 采用HDS 自行設計的3 英寸直徑和1 英寸高全光纖雙口讀寫高速盤包，其它同類產品仍使用SCSI 與單口讀寫盤包。同時HDS 9900V 所用盤包平均無故障間隔指標為250 萬小時。

    9900V 整機部件沒有單一故障點，所有部件均為N＋1 冗余備份設計，即雙獨立供電接口與內部N+1 電源模塊，冗余散熱風扇，雙SVP 服務處理器設計，RAID 技術保護方式，動態熱備份盤包，雙獨立Cache 板設計，在兩組獨立Cache 內鏡像寫數據，7 x 24 x 365 天不停機運行標準。

    9900V 的所有部件均可熱插拔和不停機進行更換、擴容和不停機地微碼升級。當微碼出現問題時可以自動不停機地返回舊版本并可不停機地加入微碼的Patch。

    9900V 控制器柜內設有故障信息與指示燈顯示報警系統及SVP 筆記本電腦顯示服務與報警系統，并通過系統配置的Resource Manager 當中的Graph Track 智能菜單式窗口軟件顯示9900V 內部各個部件運行狀態及故障發生時部件所處位置便于查找故障與維修。

圖15-8 HDS9900 系統故障診斷

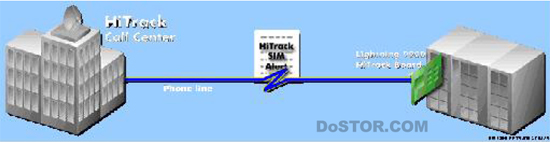

    另外在9900V 中配有Hi-Track 自動故障預警監測與回叫系統，定時運行監測所有部件，當部件即將發生故障時，其征兆信息通過Hi-Track 與配置的電話線和Modem 自動撥號傳至實施方Hi-Track 監測中心。實施方技術人員根據信息可及早通知用戶更換部件，避免故障發生。
