圖12-5 統一實現架構

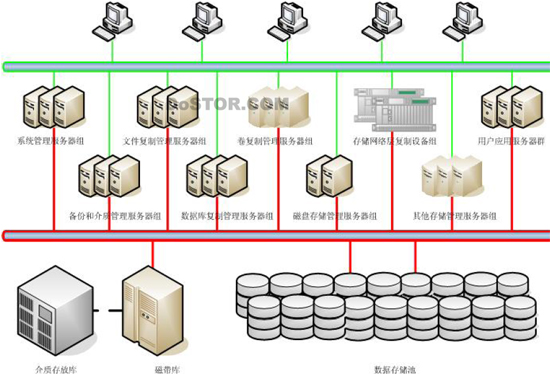

針對海量存儲系統的備份實現，以下圖示（圖12-5）的是統一的實現架構。
圖12-5 統一實現架構
12.2.1 遠程備份容災
遠程備份（e-vaulting）級別容災滿足哪種需求
針對對于恢復時間要求較高，而且有可能還沒有在本地實施備份系統的的部門，通過遠程網絡直接將數據備份到海量存儲系統的存儲池中，可以大大提高容災系統的RTO 和RPO，由于海量存儲系統具備最為妥善的介質保存措施，不但可以將這些備好數據的介質安全的保護起來，而且可以最大程度地保證介質的數據可恢復性。
采用這種容災方式，一般要求恢復的數據時間點在災難發生前的幾十分鐘到幾個小時；而從災難發生后，需要完成從恢復系統、恢復數據、直到實現對外提供應用服務這么一整套的恢復工作，所需要時間大約為幾小時到一天。
工作流程

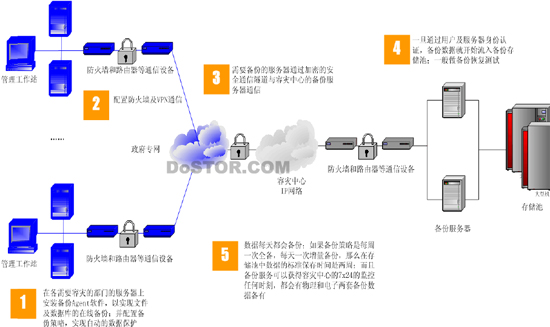

遠程備份級別容災的工作流程如下圖所示：
圖 12-6 遠程備份級別容災的工作流程
首先海量存儲系統按照事先和各部門協商所制定的容災計劃，定期（每天的某個時刻）自動啟動各部門的備份工作，將數據備份到海量存儲系統的存儲池中。
備份數據會按照部門、日期、保存時間、數據類型等關鍵信息分類地存放在存儲池中，同時會再空閑時備份到磁帶中，并被保存到溫濕環境適當、門禁嚴格、可防范多種災害（如火災、水災等）的安全區域，海量存儲系統還為這些數據建立了完善的數據庫及其應用管理系統，以便快速的存取，并提供網上的數據備份查詢服務。
而當出現故障或自然災害等災難時，在出現災難的部門的本地?cái)?shù)據備份完全丟失的情況下，海量存儲系統可以按照該部門的要求將完成數據恢復所需的所有數據通過網絡恢復到該部門指定的備用服務器上，由該部門的技術人員（或在海量存儲系統技術人員的協助下）完成應用的重新啟動和對外開放；海量存儲系統也可以按照該部門的要求將將完成數據恢復所需的所有物理介質通過人工運輸?shù)皆摬块T指定的地點，由該部門的技術人員（或在海量存儲系統技術人員的協助下）完成數據恢復工作。
整個備份恢復的過程如果完全采用網絡傳輸，甚至在本地不需要做備份；所以如果該部門技術人員甚至不需要掌握備份和恢復技術，在實施時可以大大加快進度。
上述是一種原理性的容災實施步驟，簡化的標準可實施的流程如下：
系統架構

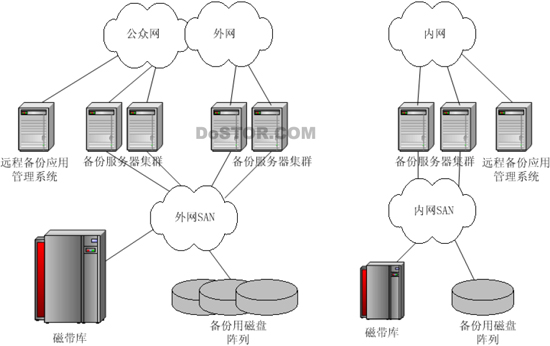

遠程備份/容災系統在海量存儲系統的總體邏輯拓?fù)浣Y(jié)構如下圖所示：
圖12-7 遠程備份/容災邏輯圖
整個系統主要由備份服務器、備份用磁盤陣列和磁帶庫三部分組成。此外備份客戶端安裝在遠程的各部門服務器上，而網絡主要完成數據的可靠和安全傳輸。
為了保證7×24 的備份服務，無論是內網、外網還是互聯網都是各由多臺服務器組成一個備份服務器集群，當集群中某臺服務器出現故障時，可以由其他服務器接替它的的工作。
而備份服務器的主要工作有：
在執行遠程備份操作時，指引遠程傳輸過來的備份數據流向備份用磁盤陣列；而在空閑時（沒有遠程備份操作時），再將磁盤陣列的數據備份到磁帶庫中。
磁盤陣列是遠程備份的近線存儲，主要是為了提高備份的速度，最好地利用網絡帶寬。
磁帶庫負責最終保存?zhèn)浞莸臄?shù)據。
而遠程備份管理應用系統主要負責遠程備份的自動化管理；在數據到備份到存儲池中時，海量存儲系統的遠程備份管理應用系統就會及時地將備份數據的相關信息保存起來。這樣遠程備份管理應用系統中就會保存有所有遠程備份的相關信息，一方面供海量存儲系統內部管理使用，一方面可以允許用戶可以通過Web 瀏覽器查詢自己的相關容災信息。同樣為了安全起見，這里建立了內網和外網兩套管理應用系統。
遠程備份容災系統的特點
遠程備份容災系統需要考慮的要素：
為了有效的提供遠程備份服務，不能簡單的將現有的本地備份技術應用于遠程備份，因?yàn)檫@樣將使得遠程備份的成本、效率和服務質量非常低下，從而嚴重阻礙遠程備份服務的開展。因此在建設遠程備份系統時，需要在現有的備份技術基礎上著重考慮以下幾個因素：
減少存儲投資
一方面是解放硬件資源，降低實現同一任務所需要的設備要求；另外一方面是資源的充分利用，解決如何降低磁盤容量需求，提高磁盤利用率等因素，降低客戶在享受該服務時需要支付的設備成本。
減少網絡帶寬需求
帶寬對于本地備份而言不是關鍵問題，但如果需要實現異地備份，則是非常重要的一個成本因素，如果用戶為了享受該服務而必需支付昂貴的帶寬租用費的話，那將是一個非常高的成本。因此需要采取一切措施減少遠程備份所需要的帶寬資源。
提高服務質量，保證服務級別
提供遠程備份服務的目的是保證用戶系統在出現故障后能夠恢復、并且能夠在規定的時間內恢復。
降低管理費用
對普通的存儲系統而言，按照Gartner Group 的報告，其管理費用是購置成本的8 倍。對幾種存儲系統而言，管理變得更復雜，對服務的要求更高，這一比例相應更大。管理費用分為兩個部分：對設備的維護管理和提供的服務。先進的技術，規劃良好的系統結構和專業人員隊伍能極大地降低維護費用。
客戶端的多樣性和服務平臺的統一性
由于備份客戶端會因?yàn)椴煌块T的不同應用而不同，但在海量存儲系統可以采用統一平臺的備份服務器為各種備份客戶端提供服務。
外網/互聯網與內的區別
外網/互聯網的數據大、服務多，所以采用的服務器數量較多，內網的服務器數量較少。
12.2.2 存儲資源監控
存儲管理和監控對于了解、監控與管理規模較大的存儲網絡是十分必要的。對于容災系統，這些管理可以有效的幫助位于數據中心與管理中心的管理人員從網絡、系統層面上進行全面集中的監控，為將來的發展以及整個存儲網絡的管理搭建管理框架，并且進一步保證各子系統的管理與維護。
存儲資源管理（SRM）是一組互為補充的產品、標準和進程，用來對物理及邏輯存儲在可用性、容量、配置和性能等方面進行報告,分析和自動管理. –引自 Gartner
簡單地說，SRM 提供了一個有關存儲網絡中的存儲容量及其使用狀況的動態視圖，從而使管理員可以從一個中心管理控制臺監控其所有存儲設備的狀態。即存儲資源管理負責管理存儲網絡上的各種系統，包括數據庫、郵件系統、磁盤陣列、NAS、備份系統等對硬盤空間、磁帶庫空間的使用管理；監控、預測、分析并以各種報表的方式呈現。其主要功能包括：
用于將這些多種多樣的功能串接起來的公用線索是—-它們都是元數據驅動的。元數據（Metadata，關于數據的數據）匯集了每個被管理的存儲對象的信息，包括數據文件（大小、創建日期和屬主）和物理存儲系統（容量和性能特征）。 這些信息可以被那些負責存儲的管理員、數據庫管理員，IS 規劃人員以及IS 執行人員用來輔助決策。
SRM 是對許多具體的存儲管理功能的新的分類方法—-例如容量規劃和空間管理（這些功能已經出現很長時間了）。這種在SRM 下的重新分類簡化了自動化的任務并隱藏了這些管理任務的復雜性，因而可以幫助IS 向存儲公用設施方向發展。
12.2.3 存儲網絡管理
負責發現、監控與管理整個存儲網絡，以及網絡的連接性、每個節點的狀態、網絡可用性、系統性能等等，完善的事件管理可以將事件及時地以各種方式報告給管理員。同時，還可以對光纖交換機等網絡設備進行配置管理。
更具體地說，對各交換機經常查看其所處 SAN 架構的運行狀況，及早發現潛在問題并自動向網絡管理員報警，從而消除了隱患，避免了故障的進一步升級。
通過跟蹤廣泛的fabric 事件，為SAN 解決方案傳遞出了最有價值的信息。例如，它應該監控：
在監控到各種要素發生規定范圍外的變化，應自動、及時地通知管理員，通知的方式應有如下幾種：
同時，網絡監控的參數應可快速配置，并可將監控功能集成到一些企業級管理軟件中。
12.2.4 系統監控管理
系統管理軟件能夠幫助IT 管理部門持續的監控分布式的異構系統和網絡設備的運行狀態，它可以支持OS/390、z/OS、UNIX、Linux、Windows、OS/400、Tandem NSK、Open VMS、PalmOS、MVS等幾十種操作系統確保管理的擴展性，并且提供非常靈活的體系架構從而有利于管理范圍的伸縮行。海量存儲系統系統要求系統管理軟件具有內置的智能包括高級事件關聯Advanced Event Correlation （AEC）可以提供根源分析的能力，快速隔離非根源事件并迅速發現故障原因。
12.2.5 服務管理
服務水平管理
海量存儲系統實際上是一個數據存儲，備份和再處理中心，為各種用戶提供高質量的IT 服務；為此需要海量存儲系統具有很高的服務水平（Service Level）。以往一般是依靠嚴密的數據中心管理制度等人為方法來保證，但多年的實踐經驗說明需要采用可視化的、量化的管理方式和手段，所以容災在制定完善的服務水平管理規范的同時，也要采用高效的管理軟件實現計算機化的管理，提高服務響應速度和水平。
服務水平要求是一個綜合的、基于Web 的解決方案，能夠管理跨越整個海量存儲系統基礎架構的預定義的服務目標。它能夠直接從各種不同來源包括基于SNMP 的應用程序和網絡服務如SMTP、POP、NNTP 和HTTP 等方面收集可用性和性能數據，其高級配置工具應當允許管理員設置批量報告產生的時間間隔。服務報告基于這些數據產生。
運維管理
運維管理包括運維規范和輔助的運維管理系統。運維規范在《運行維護》一節做詳細闡述。
運維管理系統是一個綜合的、集成的智能服務臺解決方案，它可以接受通過Call Center或Web 界面手工提交的問題，也可以自動接收事件管理平臺轉發的問題，并且按照規范的處理流程完成問題請求、變更管理以及服務水平管理，科學的自動的完成人力資源分配，確保每個問題及時解決。
基于運維管理系統建設的IT 服務支持系統是整個系統管理體系的核心。它把用戶、各級支持人員、被管理IT 系統和監控管理軟件有機的結合起來，通過服務臺提供的標準化管理模式協同工作，使整體IT 服務支持體系達到高效、有序、迅捷的預期目標，從IT 服務支持的基礎方面保障各項業務系統的高效運行。
