海量存儲的核心對象是數據，因此數據的存儲設備是海量存儲系統的核心設備。如前所述，采用SAN 網絡，可以將海量存儲系統存儲的數據實現集中存儲，實現集中存儲的存儲設備形成存儲池。本處描述海量存儲系統基于磁盤的存儲實現。

    根據對該海量存儲系統的需的分析，以及根據“按需擴展”的原則，這里初步設定海量存儲系統的存儲池容量50T。該容量可以基本滿足未來一段時間內的需要，隨著容災業務的發展，更多的容量可以通過擴展更多的存儲磁盤陣列來實現。

    根據海量存儲系統服務用戶數量眾多，數據訪問IO 頻繁的特點，選擇的磁盤陣列應該具有如下特點：

1. 應該選擇性能較好的光纖磁盤陣列，保證良好的讀寫性能和可靠性。

2. 磁盤容量應該盡可能的大?？紤]到主流磁盤陣列的容量、經濟型、以及磁盤陣列的集中管理的便利性，盡可能采用大容量配置的磁盤陣列機柜。目前建議采用磁盤陣列的最大容量大約為30T 的產品。。

3. 磁盤陣列應該附帶有強大的磁盤管理軟件，實現磁盤陣列的分區、訪問控制、容量擴展等功能。

4. 存儲設備支持廣泛的服務器平臺。光纖磁盤陣列應該支持目前所有流行的主流UNIX 和NT/2000、Linux 操作系統和服務器，并且應該允許盡可能奪得服務器同時連接到光纖磁盤陣列上。

5. 海量的擴展能力?？梢詢H僅通過增加磁盤，就達實現容量的擴展。應該支持不同容量的磁盤混合共存在同一盤陣內，為用戶今后容量的擴展打下基礎。在實際應用時，應該留出富裕的盤柜位置，以便在同一盤柜中較方便地實現擴展

6. 具備強大的數據復制功能。光纖磁盤陣列應該支持快速磁盤拷貝、遠程容災等先進功能，為將來功能的進一步擴展打下基礎。

7. 磁盤陣列支持支持多種RAID 處理，和保留Hot Spare 硬盤的功能。

    關于磁盤存儲池的設計實現，以下是一些考慮：

1. 為了實現海量存儲系統內網應用容災的安全性，海量存儲系統內網的數據存儲設備將和其他數據存儲設備分開。根據內網數據的大小，可以選擇容量小一些的磁盤陣列，或者減少磁盤陣列柜的數量，但存儲設施的架構基本相同。

2. 為了便于管理，建議先期采用同一廠家和型號的產品。

3. 建議先不考慮對存儲池做虛擬存儲管理。因為虛擬存儲會影響數據存儲的性能，其優勢在于管理眾多異構的存儲盤柜?？梢栽趯砣萘靠焖僭鲩L之后，考慮虛擬存儲管理技術的應用。

4. 為了便于充分使用，每個磁盤陣列需要分成不同的卷。為了實現不同數據的安全，可以將不同的卷加入到不同的SAN 網絡的“分區”中，實現數據卷的邏輯隔離。

5. 考慮到中心需要管理的數據卷較多，可能需要對用戶卷信息進行管理，如果磁盤陣列附帶軟件沒有設這一功能，可以通過磁盤陣列管理軟件提供的API 進行開發。

    以上磁盤存儲池的設計，沒有考慮為特殊用戶提供的磁盤陣列數據鏡像（該方案在后面的章節描述）服務存儲能力。該陣列中的數據，主要是通過遠程備份、數據文件復制、數據庫復制等服務軟件，為用戶保存的數據。

    有些部門已經具備某些某種型號的磁盤陣列，如果實現磁盤陣列級的數據復制和容災，往往需要海量存儲系統提供同構的磁盤陣列。在這種情況下，本海量存儲系統可能需要根據具體方案提供相對應的磁盤陣列。對這種海量存儲系統需求，事先采購大量的磁盤陣列是不經濟的，也是沒有必要的。因此，對這種需求，應該在海量存儲系統的場地和網絡設施基礎上，設計專門的方案，來實施實現。在本方案設計中，僅僅作為一種擴展考慮，不作為當前實施實現的一部分，也不納入預算。

    根據對用戶數據量的分析估算，建議海量存儲系統一期購置的存儲設施為：

1. 內網磁盤陣列。容量為10T，包括機柜，機頭，磁盤以及相應高級功能和管理軟件。

2. 外網磁盤陣列。容量為30T，包括機柜，機頭，磁盤以及相應高級功能和管理軟件。

3. 存儲管理服務器，中端的PC 服務器即可。

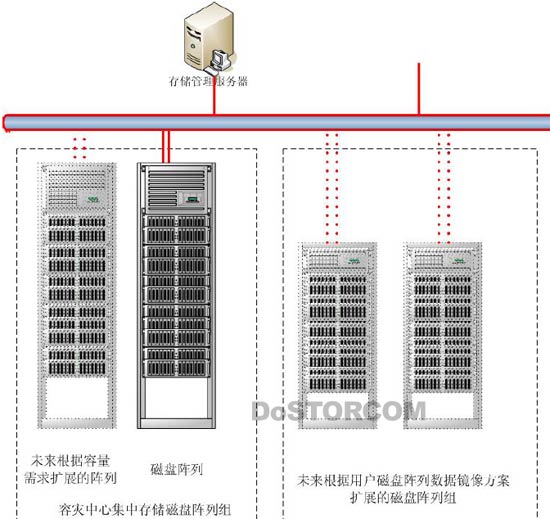

圖12 -3 海量存儲系統擴展

    12.1.2 磁帶存儲設施

    數據備份是海量存儲系統的核心業務，因此數據備份最終存儲設備是海量存儲系統的核心設備之一。如前所述，采用SAN 網絡，可以將海量存儲系統存儲的數據實現集中存儲，實現集中存儲的存儲設備形成綜合存儲池。本處描述海量存儲系統基于磁帶的存儲實現。

    根據對海量存儲系統需求的分析，以及根據“按需擴展”的原則，海量存儲系統的磁帶庫存儲容量按照100 個單位，每個單位600GB 備份量，備份周期為1 周，2 周輪換磁帶，至少需要200GB 磁帶600 盤，考慮到冗余和其他因素，初步設計海量存儲系統的磁帶庫存儲容量為1000 盤。該容量可以基本滿足未來一段時間內備份的需要，隨著容災業務的發展，更多的容量可以通過增加擴展柜和磁帶槽位，或采用更多的磁帶庫來實現。

    根據海量存儲系統服務用戶數量眾多，數據訪問I/O 頻繁的特點，選擇的磁帶庫應該具有如下特點：

1. 即時、按需提供存儲空間特性，使海量存儲系統可以立即增添所需要的存儲空間，并只為所需要利用的存儲空間付費。

2. 成熟的存儲網絡互操作能力，意味著無縫集成到新的、或現有的SAN 網絡當中。

3. 集成的存儲網絡資源管理，為用戶提供SAN 設備和網絡視圖和設備級SAN 安全控制機制。

4. 可以同時裝載大量磁帶機驅動器，以獲得最高的性能和配置的靈活性。

5. 支持LTO、AIT、SDLT/DLT8000 和3590 等磁帶機技術，通過方便的技術遷移和升級途徑。同時支持混和磁帶介質管理和操作。

6. 擁有眾多高可用性特點，包括支持熱更換電源、雙磁帶庫控制器、熱插拔磁帶機驅動器等。

7. 擁有每秒鐘清點5 盤以上磁帶的高性能機械手；可以快速自動發現新配置、自動校準所有部件。

8. 智能存儲管理工具包含遠程監控、自動報警和虛擬磁帶庫等功能。

    關于磁帶庫的設計實現，以下是一些考慮：

1. 為了實現政務內網應用容災的安全性，政務內網的數據存儲設備將和其他數據存儲設備分開。根據內網數據的大小，可以選擇容量小一些的磁帶庫，或者減少磁帶槽位的數量，但存儲設施的架構基本相同。

2. 為了便于管理，建議先期采用同一廠家和型號的產品。

3. 建議遠程的數據服務首先將數據備份到磁盤陣列上，再將數據導入磁帶庫；磁帶庫除了完成對外服務（如遠程備份）外，需要對內的數據備份提供服務。

4. 為了便于充分使用，每個磁帶庫可以按需要分成不同的虛擬磁帶庫（分區）。為了實現不同數據的安全，可以將不同的虛擬磁帶庫加入到不同的SAN 網絡的“分區”中，實現數據邏輯隔離。

    磁帶庫部署圖請參見存儲網絡設計。

    12.1.3 介質存放設施

    介質存放設施

    在海量存儲系統中需要保存各種移動數據存儲介質，由于這些介質的數量會隨著海量存儲系統的運作和時間的推移而變得越來越多，所以有必要為這些介質設計和建設存放場所和空間??介質倉庫，一方面便于介質的保護，一方面便于介質的查找。海量存儲系統介質倉庫的系統功能如下：

    入庫管理

    海量存儲系統介質入庫的環節尤為重要。要求能夠按照容災計劃做到即時確認、及時補充。

    庫管理員根據手中的手持終端（Handheld Terminal，簡稱HHT），調用后臺資料，與容災計劃資料進行實時比照，并可通過終端無線驅動打印機打印對照表；

    庫管理員根據實時對照表，現場決定介質是否缺失，通過終端調用后臺數據庫通知容災用戶，以最快速度取回需要入庫的介質；保證介質庫中介質的可恢復性。

    上架

    將介質存放到架位上，要求介質價位應當可以保存各容災部門所使用的所有格式磁帶、光盤等介質。

    架位管理

    通過條形碼及后臺數據庫系統對介質存放的架位進行統一的管理，確認哪個介質存放在哪個架位；可定時由庫管理員實時檢查介質存放的正確性。

    通過終端或管理控制臺實時地查看架位的存儲情況、空間大小及介質最大容量/可用容量，管理倉庫的區域、容量、體積和倉儲限度。

    系統可以支持介質和架位的反復排定和追蹤管理；避免實際現場的錯誤堆放；使之有序、易于比較和修正現場與系統管理的信息差異；顯示、查詢介質和架位的使用歷史資料。

    查詢管理

    在任何時間和地點，都可以通過終端進行查詢；查詢內容包括：介質信息、存儲情況、有效期等等；

    每次查驗可以包括該項諸多信息的逐一核對，并反饋給系統有效結果。

    現場實時查詢和容災恢復的現場實時指揮工作變得方便容易。

    介質追蹤管理

    在介質的整個生命周期中，從產生、入庫保存、調用、歸檔直到銷毀，對每個介質的信息進行追蹤管理。

    調用管理

    完成調用要求檢查、所有須用介質的查詢和發送等工作

    維護管理

    對介質定期做防霉、防粘等維護工作，防止介質的損壞。

    安全管理

    設置介質庫門禁和監控系統，防火、防盜。

    介質存放設施管理系統架構

    介質存放管理系統拓?fù)浣Y(jié)構示意圖如下：

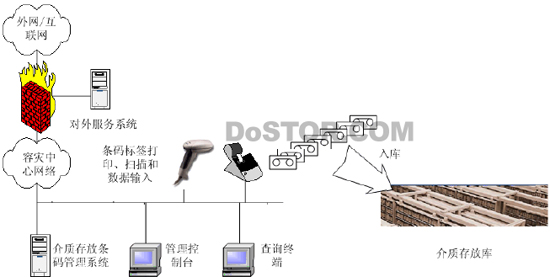

圖12 -4 介質存放管理系統拓?fù)浣Y(jié)構

    如上圖12-4 所示，整個介質存放管理系統分為計算機管理系統和人工介質存放庫兩部分組成，其中介質管理系統主要通過條形碼對介質進行統一的管理，為快速的查詢和自動化的管理提供基礎平臺；介質庫主要負責介質的存放，為數據存儲介質提供安全的、防范各種危害（霉變、火災等）的存儲空間。而對外服務系統為容災單位提供網上查詢功能。注：內網和外網需要各建立一套管理系統和介質庫。
