以傳統的方式存儲和管理日益增長的數據，意味著你需要不斷地增加磁盤，投入更多的人力與物力，導致成本上升。以優秀的分級存儲軟件和自動磁帶庫系統，即可以輕松實現海量數據存儲。

    12.1 海量數據存儲系統架構方案

    考慮到海量存儲系統是IT 構架的核心模塊， 這里存儲網絡架構采用雙Fabric 網絡結構，這種結構一方面帶來了高可用性，另一方面提供了更多的數據通信帶寬。下面是海量存儲系統的雙Fabric 網絡結構圖：

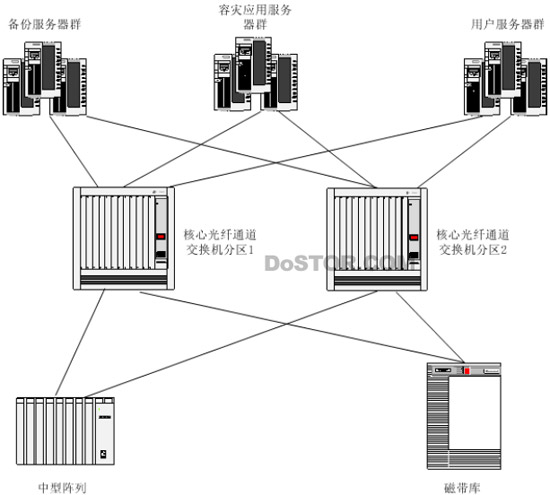

圖12-1 雙光纖通道結構


    其中網絡核心采用director 級別的核心光纖通道交換機1 臺（端口數>=128），通過在其內部劃分虛擬SAN 分別構成兩個獨立的fabric；為保證高可靠性和提高系統的運行速度，存儲工程師在各服務器群的每臺主機上都通過兩個HBA 連接到不同的Fabric 網絡中，而且存儲設備（磁盤陣列和磁帶庫）也是同時接入兩個fabric，這樣構成了一個無單點故障的網絡系統。

    雙Fabric 存儲網絡設計要點和優勢：

    與外部存儲網絡的互聯方案

    外部存儲網絡的接入是為了更好的提供基于數據復制（異步或同步）的容災服務。本著為客戶各部門不同容災需求服務的原則，這里存儲工程師設計了采用三種形式的存儲網絡外部互聯方案，即：


    在100Km 以內的連接上這三種接入方案的特點如下：

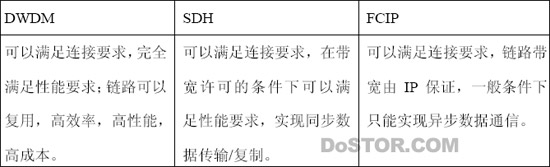

表 12-1 外部網絡存儲通道比較


    無論是內網還是外網及互聯網存儲網絡，這里在外部接入采用同樣的技術和拓?fù)浣Y(jié)構，只是由于內網的數據量較少，采用端口數少的SAN 路由器，SAN 路由器的數量也應當適當減少。具體拓?fù)浣Y(jié)構如下圖所示：

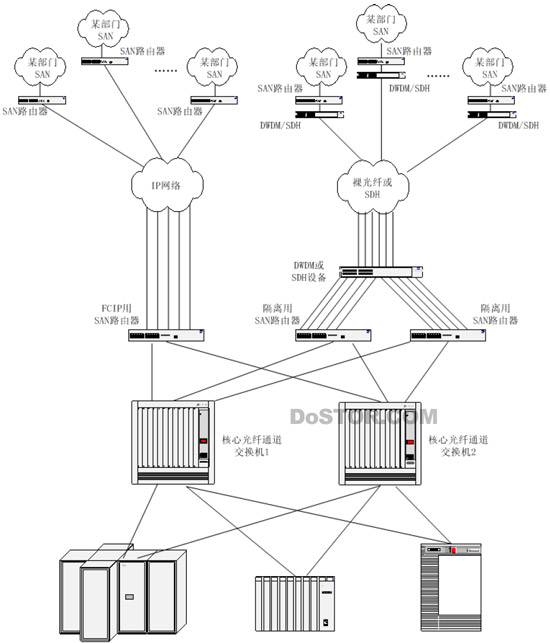

圖 12-2 SAN 及擴展IP 網絡連接


    注：為了清晰明了的原則，這里將服務器和局域網的連接省略。

    如圖12-2，F(xiàn)CIP 接入方案將SAN 路由器接入核心交換機，從鏈路冗余的角度出發，SAN 路由器分別接到不同fabric 中，同時SAN 路由器會接到局域網的千兆交換機上；這樣就可以通過SAN 路由器的FCIP 功能將FC 協議轉換為IP 協議，通過IP 網絡與遠端的某部門計算中心的SAN 路由器互聯，在通過該路由器的協議轉換將FC 協議傳輸?shù)皆摬块T的SAN 網絡中，從而將容災中心和該部門的存儲網絡互聯，使得兩個存儲網絡中的設備可以實現基于FC 的高速數據通信。

    如圖，DWDM 接入方案將SAN 路由器接入核心交換機，從鏈路冗余的角度出發，SAN 路由器分別接到不同fabric 中，同時SAN 路由器會接到DWDM 設備上；這樣就可以通過DWDM 設備的波分復用功能將多條FC 通信，通過裸光纖傳輸?shù)竭h(yuǎn)端的某部門計算中心的DWDM 設備，通過它的解復用功能，再通過SAN 路由器將容災中心和該部門的存儲網絡互聯起來，使得兩個存儲網絡中的設備可以實現基于FC 的高速數據通信。

    如圖，SDH 接入方案與DWDM 方案類似，將SAN 路由器接入核心交換機，從鏈路冗余的角度出發，SAN 路由器分別接到不同fabric 中，同時SAN 路由器會接到SDH 設備上；這樣就可以利用FC over SDH 技術，通過SDH 網絡將數據傳輸?shù)竭h(yuǎn)端的某部門計算中心的SDH 設備，進而再通過SAN 路由器將容災中心和該部門的存儲網絡互聯起來，使得兩個存儲網絡中的設備可以實現基于FC 的高速數據通信。

    這里之所以采用SAN 路由器，主要是在不同的fabric 間提供路由服務功能。路由服務功能正是可以將不同的Fabric 網絡邏輯地連接在一起，在不同的Fabric 網絡上共享存儲資源，這一功能可以充分利用分離Fabric 的種種好處，提供誤隔離和方便管理的能力。

    路由服務可以隔離SCN 和RSCN 等功能。如在一個Fabric 中產生的RSCN，可以通過路由服務隔離， 不會傳到另外一個網絡中， 可以避免由于RSCN 造成的Fabric Reconfiguration；另外，也可以隔離由于設備原因，造成主機之間的相互影響，提高系統的運行效率。對于遠程連接網絡，這一點尤其重要。

    方案中將不同應用的數據備份到容災中心的磁帶庫之中，而又不影響兩個系統的相對獨立，所以采用SAN 路由器將不同的Fabric 網絡互連。連接到SAN 路由器的Fabric 被稱為邊緣Fabric，由于SAN 路由器可以有效隔離不同F(xiàn)abric 網絡之間的相互干擾，這就允許用戶建立更大規模的SAN 網絡，確保系統具有更為強大的擴展能力。

    通過路由服務，每個邊緣Fabric 都保留自己獨立的Fabric 服務：名稱服務器、分區數據庫、路由表、域ID 空間，等等。這就是說，假如一個Fabric 有一個域ID 1 交換機，另一個Fabric 也有一個域ID 1 交換機，但沒有該多協議路由器，這些Fabric 就不會合并，除非這些沖突得到解決。在生產環境中，解決這些沖突是一個非常耗時和危險的過程。有了多協議路由器，這些沖突就成了無關的問題。

    在SAN 路由器平臺上，其他Fabric 通過路由功能與路由器相連接。這可以防止WAN鏈路上的故障轉化為影響整個容災中心SAN 或某部門計算中心SAN 的事故。這個優點很重要，因?yàn)橐话愕倪h(yuǎn)距離連接鏈路(裸光纖/DWDM/SDH/IP)的都有一定的不穩定性。一條不穩定的遠程連接鏈路可能會干擾數據中心的SAN 應用，但是路由器可以將這些干擾與數據中心的Fabric 隔離開。
