該客戶類型的數據特征是：主要具有本質上物理集中、邏輯上又彼此獨立的數據管理特點。

    10.3.1 預先分析

    用戶狀況

    按照移動公司系統建設要求，某省業務運營支撐系統不只是局限于原先計費、結算、營業和賬務系統，而是將其擴展到與業務、市場相關的客服、決策支持和用戶數據管理等方面，用戶原有的系統業務處理的結構無法滿足未來BOSS 系統全網的擴展，因此有必要對該結構進行重新設計，尤其是存儲結構。

    需求分析

    BOSS 系統對存儲資源的需求往往是一個動態的過程。由于用戶業務是不斷迅速增長的，對磁盤陣列在線存儲的需求無法準確預測，用戶不可能事先對所有不同類型的業務種類都分配永遠足夠的磁盤容量，這樣就要求不僅能夠在線動態分配存儲，而且能夠在線進行整個磁盤陣列的容量擴展。具體來講，有如下需求。


    10.3.2 系統設計

    如圖 10-5 所示，省移動BOSS 系統是由多臺小型機組成處理系統，組成N＋1 模式的群集結構，其中6 臺主機主生產機，1 臺主機為備用機。日常業務的處理由前6 臺主機完成，備用主機只在前6 臺主機中的1 臺出現異常宕機時接管主機。

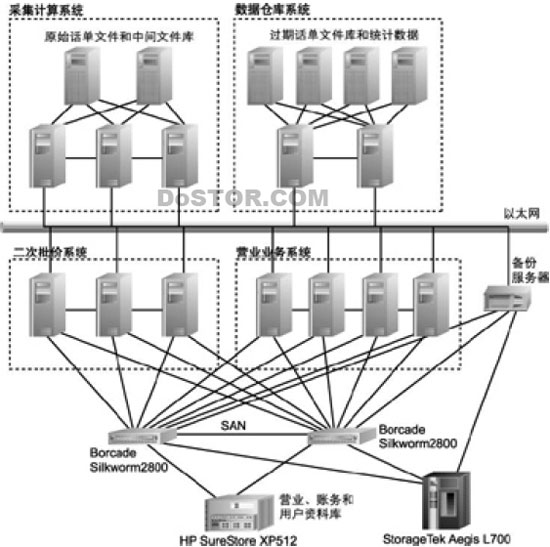

圖 10-5 系統結構圖


    此BOSS 系統可通過增加數據庫主機數目、磁盤陣列存儲空間等手段進行擴展，并通過將原服務器上的某部分?jǐn)?shù)據分離出來，進行業務的均衡，以達到擴容目的，從而保證BOSS系統的平滑升級。

    此方案主要采用了HP 公司和Borcade 公司SAN 環境下按需求分配磁盤存儲資源的解決方案。其中，采用了磁盤陣列容量為9TB 的HP SureStore XP512，并采用RAID0+1 方式實現磁盤陣列數據的保護; 同時采用了實現磁盤陣列與服務器連接的Borcade 公司Silkworm 2800 光纖通道交換機; 還采用了可實現業務數據LANfree 備份管理的StorageTek 公司的Aegis L700 磁帶庫系統。

    在決策支持系統中，數據衍生速度是驚人的。這就要求存儲系統在具有高度穩定性和高性能的同時，必須具有極強的擴展性。也就是說，不僅要考慮單個存儲設備的容量上限，更要考慮整體結構的擴展性，即光纖交換設備的擴展能力。

    10.3.3 可選的解決方案

    10.3.3.1 HP SAN 解決方案

    HP ESAM 體系結構包括SureGear Hardware、SAN Software、SureSpan Fabric、SureGuide Services 和SureDesign Solutions 。其中， SureGear Hardware 包括SureStore SC10/FC10/FC60/XP48/XP512、VA7100/VA7400 和SureStore Tape Library 2/20、4/40、6/60、6/140、10/180 及20/700，特別是VA7100/VA7400，都是端到端的光纖通道磁盤陣列，分別擁有900/1600Mbps 的性能，高速緩存能提供12/27KB IOPS，磁盤后端可提供3000/7500 IOPS。HP SureStore XP512 為OLTP 應用提供了很好的順序I/O 傳輸性能，可在不停機的情況下從4 個磁盤驅動器擴展到512 個磁盤驅動器，還能跨越多個大型主機和混合的其他開放系統的平臺。SAN Software 是指Openview SAN，它具有自動發現、拓?fù)浣Y(jié)構圖、性能監控、通過中央控制臺對存儲容量進行評估和管理等特性。SureSpan Fabric 主要包括SureStore Hub L10/S10、Brocade SilkWorm 2400/2800、Qlogin SANbox 8/16、SureStore SCSI Bridge FC4/2 和SureStore Bridge FC4/1 HV 與FC2/1 LV 等。SureGuide Services 主要包括項目管理、業務流程和商業運作咨詢等等。

    其特點是: 大而全，兼容性強，高端陣列產品表現出色，全線產品性能好。

    10.3.3.2 Sun SAN 解決方案

    Sun 最新推出的SAN 解決方案將Sun StorEdge T3 的模塊可擴展性和Sun StorEdge 網絡光纖交換機系列的性能和高可用性結合起來，是工作組、企業數據中心以及端到端SAN 解決方案發布的理想選擇。該解決方案具有以下一些特點: 具有大容量的可擴展性，滿足客戶不斷增長的存儲需求; 無論本地或遠程存儲與備份，均可通過單獨的控制臺進行方便地管理;具有很強的互操作性，支持多種操作平臺; 提供安全的容錯、掉電冗余和327GB～169TB 的容量; 內含Sun StorEdge 軟件管理工具。

    其特點是: 易安裝和管理，投資低，運效高。

    10.3.3.3 Brocade SAN 解決方案

    Brocade 開發的智能Fabric 服務體系結構為解決重要的SAN 需求提供了強大而靈活的框架。智能Fabric 服務的關鍵元是SilkWorm 系列光纖通道交換機和相關的Fabric OS 軟件平臺。SilkWorm 光纖交換機產品系列包括由低至8 端口的入門級交換機乃至可提供多達128端口連接的SilkWorm 12000 核心光纖交換機。SilkWorm 12000 支持2Gbps 光纖通道模塊和新興的存儲協議，還支持可實現存儲虛擬化和第三方拷貝等高性能光纖服務的應用軟件平臺。另外，F(xiàn)abric OS 可與硬件結合，實現支持高冗余網絡，且在設備之間有多條路徑。它包含一組用于提升管理能力、可用性及擴充能力的重要光纖服務。

    Brocade SilkWorm 交換機可配合其他主流存儲硬件和服務器使用，令用戶能選擇最佳的開放式系統環境。其特點是: 具有開放性、靈活性、可擴展性和智能性。
