方案二中應用了交互式數據備份，其原理是配置兩臺備份服務器，每臺服務器將承擔兩項備份任務：一項是用于集中管理本地服務器正常的數據備份，另外一項任務是對另一臺備份服務器本身數據進行備份，這樣當一臺備份服務器出現了故障，另一臺備份服務器還將繼續工作，并可以快速、安全、方便的恢復出現故障的備份服務器，以避免由于備份服務器自身的問題而丟失其它服務器備份的數據。

    拓樸結構

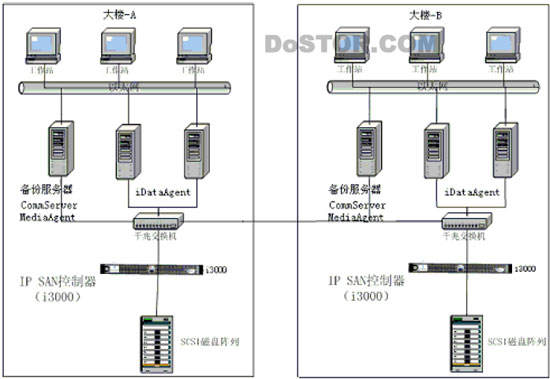

    拓?fù)鋱D如下：



    本方案將在兩幢樓內分別配置一臺備份服務器，大樓-A 中的備份服務器集中管理大樓-A 中所有服務器數據的備份與恢復任務，大樓-B 中的備份服務器集中管理大樓-B 中所有服務器數據的備份與恢復任務，并且大樓-A 中的備份服務器還要對大樓-B 中的備份服務器進行備份，大樓-B 中的備份服務器還要對大樓-A 中的備份服務器進行備份，這樣就形成大樓-A 與大樓-B 中的服務器相互備份，當大樓-A 中的備份服務器出現了故障，完全可以從大樓-B 的備份服務器中恢復數據以保證大樓-A 中其它服務器的備份任務照常進行，備份的數據還能用于出錯后的恢復，同理大樓-B 中的備份服務器出現了故障也可以利用大樓-A 中的備份服務器進行恢復。

    9.3.2.4 方案特點

    這兩套方案都將采用IP SAN 網絡數據存儲結構，結合IP SAN 網絡備份體系結構，構建成一個基于IP SAN 架構的數據容災系統和Disk-Disk 數據備份系統，這是一個既能滿足用戶數據備份要求，又涵蓋主流存儲體系，用戶級的容災加備份的解決方案。

    采用基于 IP SAN 網絡存儲服務器的 IP SAN 作為備份存儲介質。它具有下列優點：

    動態擴容?？蛻艨筛鶕?jù)需求來逐漸增加用于備份的存儲容量。IP SAN 網絡存儲服務器可提供多達256TB 的存儲容量。

    可同時達到數據備份及容災兩個目的。由于是基于IP 網絡，所以備份服務器與備份存儲介質之間不受距離的限制。當把備份介質放到通過 IP 網絡連接的異地時，不僅實現了數據備份，也實現了數據容災。

    先進的物理存儲系統（IP SAN）與先進的備份技術整合在一起。這樣取兩家之長構成的數據容災備份系統是其它單一的軟件系統或硬件系統所無法比擬或無法實現的。其中數據存儲系統最大限度地從速度和應用范圍方面優化存儲資源和網絡資源，擴展了用戶存儲系統現有的投資；此外還解決了集中存儲、數據復制、I/O 效率、網絡性能等問題。


    本方案采用的是區域容災加集中式備份，采用該集中備份方案，能在現有的網絡基礎上，將各分散服務器的數據完整可靠的集中備份起來。同時能保證應用和數據的在線快速備份和恢復。該方案不僅能夠提供備份數據的多種拷貝，而且由于將備份數據和元數據備份在一個備份數據集中，所以在各種情況下都能進行恢復，使得數據備份恢復安全可靠。

    同時，采用基于存儲策略的備份模式，和自主備份，集中監控的管理模式，可以大大減輕備份管理維護強度。

    通過這個方案能為用戶提供完整的數據保護服務。而且能夠根據應用的不同要求，來靈活提供不同的客戶端配置，能非常靈活的滿足用戶的最終要求。


    數據的保護更加安全：本方案不僅僅保護了服務器的歷史數據，而且也保護了管理備份的備份服務器的數據，這樣使的用戶的數據更加安全。

    提升了系統性能：本方案采用了兩臺備份服務器，每臺備份服務器都分擔了一部分備份任務，與方案一相比較，不僅提升了備份服務器的性能而且也節約了大樓間網絡傳輸?shù)膸挕?


    本方案是通過異地?cái)?shù)據備份來達到數據容災的目的。 當用戶對數據恢復的時間要求不高,而且數據變化量不大的情況下,這是一個既經濟有穩妥的方案。


    如前所述，容災不但是一個技術問題，更是一個工程問題。在技術方面，本方案克服了以下技術難點：

    解決了傳統技術構建的容災系統的擴展性和延伸性受限制問題。

    克服了因?qū)?shù)據傳輸介質專門要求而帶來用戶成本增高問題。以前在建造容災系統過程中，容災專線的建設占用了用戶很大的投資。而存儲工程師提供的方案由于采用比較普及的傳輸介質，如支持TCP／IP 網絡，這樣易于實施，更能降低成本。

    解決了一般容災系統的比較封閉問題。本方案容災具有開放性，支持和兼容多種硬件系統。

    充分考慮用戶對主應用程序運行連續性要求，本容災系統的運行不應影響應用系統的正常使用。

    容災系統如何保護用戶信息的完整性是最核心問題。由于本方案設計過程中將此作為重要設計指標之一，因此它可保證用戶數據的完整性和可靠性。

    利用其它技術構建容災系統存在技術復雜，使用、維護不方便等問題。而本方案則具有簡單、實用的災難恢復手段。

    本容災系統本身對具備各種容錯進行了考慮，從而保證當災難發生時，用戶可以安全、可靠地將數據恢復出來。

    本容災系統還支持靈活多樣的容災結構，這樣用戶可以根據環境的變化來改變?nèi)轂?zāi)的結構。

    在工程方面，本方案在實施中還充分考慮了以下幾點：

    首先對容災方案的可行性進行評估。

    幫助用戶建立一套規范的容災流程及其具體措施。這包括：
