9.3.1 需求分析

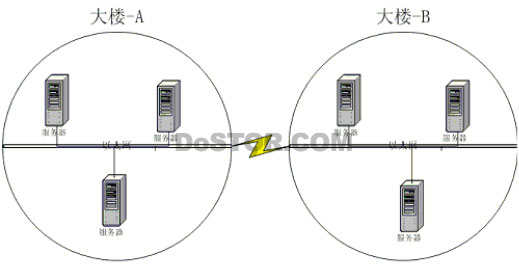

    用戶現有的環境拓樸圖如下：

圖9-6用戶現狀

    用戶現有的系統不具備數據保護功能，在大樓內部任一臺服務器或網絡系統出現故障，都會造成數據丟失，而且某一大樓出現自然災害（火災、水災等），該大樓內的服務器數據必然丟失，整個大樓的業務全部中斷，這將會造成很大的損失。因此用戶要求在大樓與大樓之間做數據容災，大樓內部做本地備份，大樓之間做異地備份，這樣就從根本上保證了用戶業務數據的安全性和高可靠性。

    9.3.2 方案描述

    本方案的設計思想是圍繞提高用戶整個系統的數據安全性和高可靠性為中心，其目標是當網絡中的任意一臺服務器發生故障時，系統都可以將原有數據和文件系統快速地恢復，以保證系統的正常運行。存儲工程師向用戶提供三套建議方案來保護用戶的數據：

    方案一、區域網數據容災 + 集中式數據備份：

    本方案有兩部分組成：其一，兩幢大樓相互做為容災點，以保證某一服務器或某一大樓出現故障或自然災害時容災點數據接替其任務繼續工作，從而保證業務的不間斷進行；其二，系統還將采用集中式數據備份，即將采用一臺備份服務器來集中管理兩個大樓內部及大樓之間的數據備份。

    方案二、區域網數據容災 + 交互式數據備份：

    兩幢大樓相互做為容災點，并且采用相互式數據備份，就是在兩幢大樓各設立一臺備份服務器來管理兩個大樓內部及大樓之間的數據備份并且兩臺備份服務器相互備份，以保證當一臺備份服務器出現故障，另一臺備份服務器能接管其所有的備份任務。

    方案三、遠程交互式數據備份或遠程集中式數據備份：

    在本方案中，兩個容災點之間是通過廣域網來連接的。只要容災點每秒種的數據變化量不超過兩個容災點間的網絡帶寬，就可以通過遠程交互式數據備份或遠程集中式數據備份來達到數據容災的目的。這樣，當一個容災點的數據出現問題時，可以通過另一個容災點的數據來恢復。

    9.3.2.1 區域網數據容災

    區域網數據容災是兩個方案的基本模塊：利用兩臺IP SAN 網絡存儲服務器，在兩幢大樓中分別構建IP SAN 存儲網，每臺IP SAN 網絡存儲服務器分別配置1T 的的存儲資源并虛擬成多個卷分配給每臺服務器使用，然后利用IP SAN 網絡存儲服務器自帶的數據同步復制功能將一臺IP SAN 網絡存儲服務器的虛擬卷與另一臺IP SAN 網絡存儲服務器的虛擬卷做實時同步復制，以實現兩幢樓間的數據容災。這樣當其中一臺IP SAN 網絡存儲服務器的虛擬卷出現問題時，用于同步的另一臺IP SAN 網絡存儲服務器上的容災卷可以接替故障的卷繼續工作。

    拓樸結構

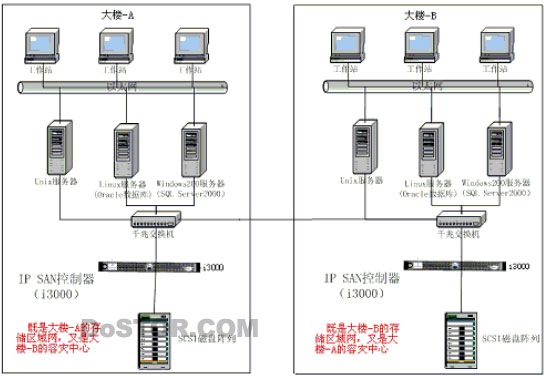

    拓樸結構圖如下（圖9-7）所示：

圖 9-7 容災實施拓?fù)鋱D

    在本方案中，所用設備的主要功能描述如下：

    存儲管理服務器 IP SAN 網絡存儲服務器是實現存儲與容災系統的主要設備，它實現對存儲資源的整合與優化、數據同步復制等功能。IP SAN 網絡存儲服務器集中管理磁盤陣列，把磁盤陣列中的所有單個磁盤整合并虛擬成多個邏輯卷，供服務器使用，并通過IP SAN網絡存儲服務器的管理軟件對這些卷進行直觀化分配、管理?D?D允許哪個服務器使用哪個卷、具有怎樣的使用權限等；IP SAN 網絡存儲服務器同步復制功能，可以將一臺IP SAN 網絡存儲服務器的虛擬卷與另一臺IP SAN 網絡存儲服務器的虛擬卷做實時同步復制，當主卷失敗時，鏡像卷能自動接替主卷繼續工作。

    SCSI 磁盤陣列柜為整個存儲網絡提供存儲資源：首先將分布于各個服務器內部的SCSI磁盤集中插入該磁盤柜；其次，將它直接聯接到IP SAN 網絡存儲服務器，通過IP SAN 網絡存儲服務器將集中的存儲介質虛擬成一個個的卷分配給每一臺服務器使用。系統在設計時將磁盤陣列中1T 的 SCSI 硬盤做RAID 5，以保護數據的可靠性。

    千兆交換機為IP SAN 網絡存儲服務器和服務器之間及兩幢樓之間的IP SAN 網絡存儲服務器提供千兆高速網絡傳輸帶寬，以保證系統高速可靠的運行。

    技術特點

    先進的IP SAN 結構：系統從網絡結構上是一個典型的SAN 存儲架構，它是在傳統的SAN 結構中，以IP 協議替代光纖通道協議，來構建結構上與LAN 隔離，而技術上與LAN一致的新型SAN 系統??IP SAN。

    容災技術實現了數據的高可靠性：IP SAN 網絡存儲服務器存儲管理服務器提供了卷拷貝、卷復制、卷鏡像以及快照等數據容災手段，不需要第三方軟件就能為系統數據構建高可靠性的數據容災系統。

    數據安全性得到了充分的保障：

    IP SAN 數據訪問的安全性 。IP SAN 網絡存儲服務器存儲管理服務器提供了二級數據存取安全（CHAP），一是訪問主機的安全，二是主機訪問卷的安全，這就從根本上保證了SAN中數據訪問的安全性。

    數據本身的安全。SCSI 磁盤陣列柜RAID5 是安全性較高的RAID 等級。除了RAID 等級上的保護之外，還可以提供多個全局熱備份磁盤，一旦陣列中的任何一塊磁盤出現問題，全局熱備份磁盤都會立即工作，達到保護數據的目的。

    陣列控制信息的存儲。一般的陣列其陣列配置信息（包括硬盤分組、RAID 劃分等信息），都存放在陣列控制器上，一旦控制器出現問題，那么存放在控制器上的配置信息就會完全丟失，即使更換新的控制器控制信息也無法挽回，那么硬盤上的數據就會丟失，給用戶造成無法估量的損失。系統采用磁盤陣列的配置信息可以存放在硬盤上，這樣即使控制器出現問題也不會影響硬盤上的數據，而且當RAID 組中的一塊硬盤出現問題，更換新的硬盤后配置信息會自動復制在新硬盤上，確保了數據的完整性和安全性。一但控制器有問題，可以更換新的控制器而數據不會丟失。

    成熟先進的設備保證系統的高性能：通過 IP SAN 網絡存儲服務器整合、優化后的磁盤陣列在每條與交換機連接的千兆網線上能提供很高的數據塊的持續讀寫速度，結合 IP SAN網絡存儲服務器自動動態負載均衡的功能，由2 條與交換機連接的千兆網線可以對外提供2倍的高速的數據持續讀寫的帶寬。這樣的高性能，是存儲系統能夠提供全天候穩定工作狀態的先決條件。

    智能化的高速海量存儲系統為用戶提供了足夠可管理的數據存儲空間：較高的外部共享磁盤容量最大可達到幾十個TB，根據存儲數據量的需求，可配置可用容量,供數據存儲使用，隨著數據量增大，將來可以擴充磁盤數目以增加容量。

    對異構存儲資源進行虛擬化和集中化管理：IP SAN 存儲管理服務器集成了數據存儲系統，實現存儲資源的整合與虛擬化，實現資源共享；它能對不同廠商的存儲產品、不同存儲協議（SCSI,iSCSI Target,FCP）的產品進行異構整合管理。IP SAN 存儲管理服務器最大限度地優化圖書館已有的存儲資源和網絡資源，擴展了客戶未來對存儲系統的升級改造的可選擇性。

    簡單化了系統管理：由于采用基于IE 的用戶管理界面，使存儲網絡實現智能化、簡單化和集中化的管理，同時，由于基于IP 技術，客戶不需要專門培訓?D?D本系統從安裝到正式上線，客戶在20 分鐘內即掌握了本系統維護技術。
