方案一中應用到集中式數據備份，其原理就是采用 IP SAN 備份軟件對兩幢樓中的SAN 數據進行Disk-Disk 集中式備份。系統將在大樓-A 內配置一臺備份服務器，用來統一管理兩幢大樓中所有服務器的數據備份與恢復，備份的數據不僅要保存在同一樓內，同時還要保存到另一樓內一份，以做異地備份，而所有的這些備份操作全部是通過備份服務器來進行統一設置，這樣不僅滿足了用戶的需求，而且方便了管理員的操作。

• 拓樸結構

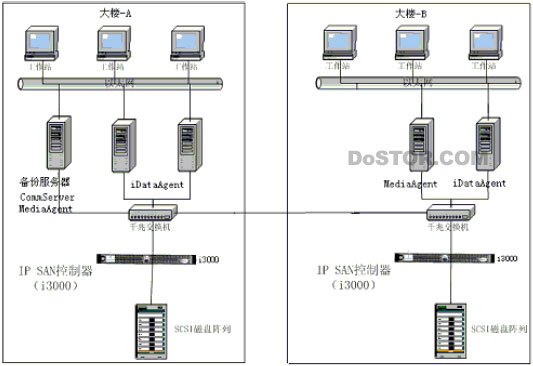

    拓撲圖如下


圖 9-8 系統方案一拓撲圖

• 系統架構：

    采用兩臺 IP SAN 網絡存儲服務器連接1T RAID 作為備份介質，用一臺服務器（或普通的PC 機）作為備份/介質管理服務器，其他需要備份的應用服務器上安裝相應的代理客戶端，作為備份客戶端。通過網絡和其他服務器連接構成集中備份網絡。

    備份恢復說明：該系統采用集中備份/恢復/監控的方式。由中心管理員制定備份數據的備份任務策略和數據存儲策率。每臺備份客戶端的代理程序根據相應的備份任務，將相應的數據備份到備份服務器上的RAID 中。到進行數據恢復時，則每臺客戶端的代理程序?qū)膫浞莘?wù)器上的介質中將相應的數據恢復到指定的區域。以上過程都可在線進行。

    數據存放：該系統支持數據的分散存放和多拷貝，備份數據即能存放在本地的RAID 中，也能存放到異地的磁盤上，或者是離線的歸檔設備上（LTO 帶庫）等。同時所有的備份數據集都包含元數據和備份數據。因此能保證數據恢復的快速，準確，安全（多分拷貝），可靠（數據恢復時不必訪問元數據庫）。

    用戶管理：該系統采用多用戶和群組的管理方式，可以采用自主備份的模式，能設定備份權限和優先級。增加了備份的安全性，減少了集中管理人員的負擔。

    日志傳送：該系統可以在WAN 網絡上進行數據傳送時，支持日志傳送方式。這樣不僅保證了備份任務的完整性和可靠性，也降低了對網絡資源的浪費。當網絡發生故障時，可以自動從故障點繼續備份。（斷點續傳）

• 技術特點

    采用Disk-Disk 備份方式：磁盤到磁盤的備份方式，提高了備份速度（順序讀寫比LTO磁帶快3 到5 倍），減少了備份窗口，加快了備份速度。

    支持異地災備模式：系統支持一份備份數據多份拷貝，這就可以利用IP SAN 方便的將備份數據保存到異地去，以防止本地環境出現大范圍的自然災害而造成數據的丟失。

    支持OnePath Restor 恢復和數據合并模式（將增量備份和全備份合并成全備份）：這樣就減少了全備份的時間，加快了恢復的速度（不必恢復多次，比其他應用恢復速度快1 倍以上）。（特有功能）

    支持備份任務的斷點續傳：這樣保證了即使備份期間發生故障，也能從該故障點繼續備份，而不必重新備份。

    支持應用級的SnapShot 備份和QR 快速恢復:可以不必重新安裝應用，就可重啟應用，加快應用恢復速度。

    支持AD 和Exchange 的記錄級備份:這樣能對單個屬性和信息進行備份和恢復。這樣如果某些內容不對，只要恢復部分數據即可。而不必進行所有數據的恢復，加快了恢復速度。（特有功能）

    采用日志方式在網上傳送數據:保證了備份數據的完整性，節約了網絡帶寬。（特有功能）

    系統具有很好的可擴展性：無論是備份介質還是備份機器，無需任何設置，直接接入網絡就能工作。

    系統支持所有的主流平臺和操作系統平臺，也支持所有的備份介質（Disk/Tape ..）。

    采用文件系統作為備份數據集：符合操作人員習慣，便于數據遷移和升級。

    采用集中單點管理，支持異地的WEB 監控和管理：能方便的監控所有的備份資源和備份數據集。

    支持用戶和群組管理模式：使得備份管理可以由用戶自主管理，減少了中心管理員的壓力。

    支持基于存儲策率的備份模式：由管理員制定統一的數據遷移模式，當備份存儲策率改變時，不用一一修改所有的備份任務。

    采用BackupStorageSet 模式：支持備份數據集的分布放置和不同存儲方式。使得數據監控一目了然。
