面臨的挑戰
- 利用較低的投資實現SSP(Storage ServiceProvider)增值服務
- 利用用戶已有的存儲設備，實現基于中央控制的管理機制
- 采用何種方式在IP網絡上實現SAN和NAS的結合
- 如何實現核心數據的異地容災
- 采用何種方式實現關鍵數據的保護。
用戶需求
為了進一步完善IDC的業務系統，數據局提出了建立基于IP網絡技術和遠程光纖通道技術的存儲區域網(SAN)和NAS的存儲服務系統、數據備份服務系統和異地容災系統。
數據存儲系統需要達到如下的建設目標：
- 在兩地數據中心實現存儲區域網（SAN）或NAS存儲架構。實現集中存儲和異種多平臺多服務器數據的存儲和共享。
- 能夠保證新添加的存儲設備和應用服務器的無縫擴展，無需停機。
- 實現一套安全高效的在線備份和恢復方案。
- 實現兩地數據中心數據同步，實現兩地數據中心異地容災。存儲系統提供多種同步策略，包括完全、增量、手動、自動更新、預定。
- 系統軟件和硬件能夠在線升級。
解決方案

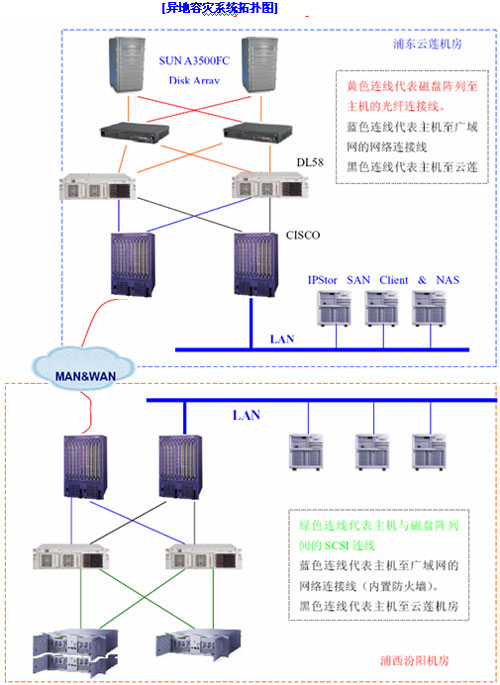

根據用戶需求，公司為用戶設計了一套Falconstor IPStor存儲管理軟件為核心，以千兆網絡為傳輸介質的IP/SAN智能網絡存儲系統。利用原有的存儲設備，使用Mirror模塊實現本地關鍵數據的鏡像、對于核心數據利用Remote Replicator模塊通過廣域IP鏈路將數據復制到異地的數據容災中心，并且使用Zero Impact Backup模塊實現數據的高速備份。同時，對于人為因素造成的數據丟失也提供了有效保護。
- 我們引入兩臺IPStor存儲管理服務器，將上海電信存儲中心現有的EMC磁盤陣列通過光纖和數據局自用的磁盤陣列與存儲管理服務器相連,建立存儲服務中心。
- IPStor存儲管理服務器將其所連的各種磁盤存儲設備進行整合，形成一個大的虛擬磁盤。在虛擬磁盤上又可以進一步劃分邏輯卷，分配給網絡上各應用服務器使用。應用服務器上只要安裝IPStor SAN客戶機軟件就可以訪問分配的存儲空間（邏輯卷）。IPStor服務器還可以把邏輯卷通過NAS方式（NFS、CIFS）向各應用服務器提供遠程文件系統資源。
- 通過IPStor的復制功能，將本地數據按設定的時間間隔復制到遠程的存儲管理服務器。IPStor具有完善的遠程異步數據復制功能，在兩臺IPStor服務器之間通過以太網絡即可實現數據塊（邏輯卷）級復制，從而實現應用系統容災。真正建立了存儲系統容災中心。
用戶收益–實現不同類型存儲設備間的鏡像和容災
1、 集中控制，減少管理成本。
2、在IP網絡上實現了IP/SAN和NAS的完美結合。
3、利用IPStor雙工模塊實現存儲系統的全冗余結構。
4、用IPStor提供的備份接口實現SSP系統的裸設備份，對人為因素的數據丟失提供有效保護。
