目前，磁帶驅動器主要有LTO1、LTO2、8mm、IBM3590系列和STK9840系列磁帶機。但在各個廠家生產的高端大容量磁帶庫設備中，應用最多的是LTO磁帶驅動器。LTO(Linear Tape Open，線性磁帶開放協議)是一種結合了線性多通道雙向磁帶格式的磁帶存儲技術，其優點主要是將服務系統、硬件數據壓縮、優化磁道面、高效糾錯技術和提高磁帶容量性能等結合于一體。LTO是一種開放格式技術，用戶可擁有多項產品和多規格存儲介質，還可提高產品的兼容性和延續性。


    在自動備份管理系統中不可缺少的是備份管理軟件，各種備份設備的有效管理、備份策略的合理定制、備份系統監控、備份數據索引安全保存、網絡備份數據的高速傳輸、跨平臺數據備份管理、各種網絡結構（包括SAN）的支持、各種數據庫在線備份管理等等均需要備份管理軟件實現。因此選擇一個既實用又有高性能的數據存儲備份管理軟件十分重要。


    LAN-free、Server-less備份技術


    光纖通道技術


    FC (Fibre Channel)是一種能以Gbit/秒級速率傳送數據的高性能串行I/O接口技術，由于它支持多種互連協議，如IP、SCSI、HPPI、ATM等，就使得FC能將高速I/O通道和網絡功能合并成單一的連接技術。


    FC傳送介質為光纜或銅纜，光纜又分多模和單摸兩種。一根多模光纜傳輸距離為500m，一根單模光纜傳輸距離可達10公里。


    FC標準支持幾種物理拓?fù)浣Y(jié)構，包括點到點、交換式Fibric和仲裁環 (FC-AL)。仲裁環 (FC-AL，簡稱FC環)是一種包含節點的電路，每個節點都有一個稱為FC環地址的獨特地址，節點之間用銅或光纜連接起來，每個FC環最多可含127個節點，這些節點可以是服務器，也可以是外圍存儲設備。


    FC技術符合ANSI和OSI開放標準。


    由于FC技術具有傳送速度快、連接設備多、互連距離遠、支持多協議、成本較低等諸多好處，因此計算機產品，包括服務器、網絡和外設均紛紛采用該技術。到90年代后期，計算機技術已從大型主機－客戶機/服務器結構－數字網為中心的時代進入到以數據為中心的時代。目前，光纖通道傳輸速率為100MB/s，遠高于現有的高速SCSI通道80MB/s的傳輸速率。因此，光纖通道技術得以在存儲技術領域廣泛應用。從而開發出了以FC為基礎的存儲區域網（SAN）技術及產品?？傊?，為了擁有先進技術和保護投資，用戶應該密切關注FC技術及其產品。


    SAN（Storage Aera Network, 存儲區域網）

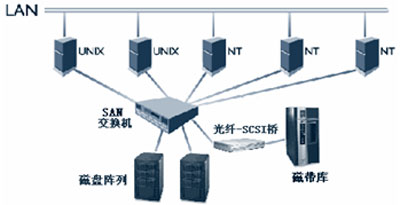

    存儲域網絡是基于光纖通道技術建立的存儲系統網絡，它是專為存儲設備的高速和共享訪問而設計?；竟饫w通道系統組件包括：主機光纖適配卡、交換機、集線器，SCSI-FC橋接器，各種存儲設備。存儲設備可以是磁盤陣列、磁帶機、磁帶庫、光盤庫等。存儲域網絡比傳統的存儲連接方式具有更高的可靠性和可伸縮性。


    SAN主要有以下幾方面特點：




    光纖通道可支持SCSI和IP協議。在存域網上一般采用SCSI協議實現多主機對各種存儲設備的共享訪問。傳統的SCSI接口設備可以采用FC-SCSI橋接設備，接入SAN系統。光纖通道數據傳輸率可達100MB/s，可以滿足每秒上萬次交易數據的處理要求。


    常用光纖通道和SAN設備如下：


    • HUB(集線器)—光纖HUB用于連接一個光纖環路（通常稱做光纖仲裁環FC-AL）上光纖接口設備，可見連接到一個HUB上的光纖設備共享100MB帶寬。 HUB上的每個端口都包含一個端口旁路電路，當設備加入和脫離光纖通道環路，端口會自動打開和閉合。如果環路上的某個設備節點出現故障，HUB能夠?qū)⒃摱丝谂月返簦ＷC其它設備正常運行。HUB光纖通一般至少有7個端口，也可以采用堆線結構提供127個端口。


    • 光纖交換機—光纖通道交換機為高帶寬和低延遲數據通訊提供光纖通道切換功能。目前，光纖通道交換機都提供連接服務和無連接服務（Class l、2、3）或只提供無連接服務(Class2和3)。典型的連接建立時間和幀切換時間都小于1微秒，大型堆棧式交換機可支持224個地址。


    • 光纖-SCSI橋接器—光纖-SCSI橋接器的功能是將SCSI接口轉換為FC接口，主要用于將傳統SCSI設備接入SAN。光纖-SCSI橋接器的SCSI接口有HVD和SE/LVD之分。


    • 主機適配卡—主機適配卡（HBA）是將光纖通道協議轉換為主機總線（SBUS.PCL.MCA.EISA等）協議的接口卡。一般，HBA采用GLM（Gigabit Link Modules）將電信號轉換為光信號與外部光纖設備連接。


    • GBIC—用于多端口設備的千兆光電信號轉換。


    • GLM—用于主機適配卡的千兆光電信號轉換。


    • 多模光纜—直徑為62.5或50微米的光纜，允許激光從多個角度進入光纜（光譜能量分布在一百-二百納米之間），因此易造成光線散失，使光纜長度不超過500米。


    • 單模光纜—直徑為7或9微米的光纜，允許單束激光進入。由于單束激光的能量集中在小于10納米的頻譜上，傳輸當中能量損失小，單模光纜可以實現長距離連接。


    • 銅纜—符合光纖通道標準的銅質電纜。


    LAN-free和Server-less備份原理


    傳統的基于LAN的數據備份通常是采用一臺主機連接一臺大型備份設備，作為備份服務器，其它的主機數據通過LAN傳送到備份服務器再存入備份設備。為了減少網絡數據傳送量，降低網絡負載，可以在其它需要備份的主機上也安裝相應的備份設備，將備份數據直接備份到本地備份設備，備份管理依然由備份服務器進行。這種方式下備份設備投資和運行費用都相當高。在傳統的SCSI設備連接方式下，想實現多臺主機共享一臺設備也十分困難。


    隨著光纖通道技術的發展，SAN技術的不斷完善，上述問題便迎刃而解。


    在SAN上每個存儲設備都可以當作每個主機的本地設備使用，每個主機都可以對這些設備進行讀寫操作。在這個前提上通過適當?shù)能浖芾砗驼{(diào)配就可以把一臺存儲設備安全地指定給某一臺主機使用或有效地動態分配給各個主機使用。因此通過SAN，一臺磁帶庫可以共享給多個主機使用，而每臺機器在操作讀寫該磁帶庫時和操作本地設備一樣，數據無需通過LAN傳輸而直接通過光纖通道對磁帶庫讀寫，因而實現了LAN-free備份。

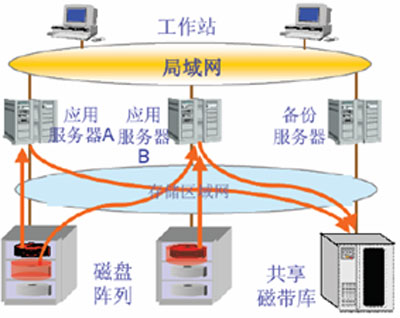

    如下圖所示，A、B兩臺應用服務器上的數據利用存儲區域網備份時，首先通過光纖通道存儲區域網從磁盤陣列所屬分區上讀取需備份數據，然后再通過光纖通道存儲區域網將數據寫入共享磁帶庫，讀寫調度由備份服務器完成。需要通過局域網傳輸?shù)臄?shù)據只有數據量很小的備份調度信息和備份數據索引信息，大量的備份數據完全通過SAN傳輸，實現了LAN-free備份。這不僅極大地提高了數據備份的速度，充分發揮了備份設備的性能，也提高了數據備份的可靠性。




    從上面的分析我們了解到，LAN-free備份時數據還要通過光纖通道讀回到每個備份主機，這需要占用一定的主機資源。實際上充分利用SAN的網絡功能，就可以實現數據由連接在SAN上的磁盤陣列直接寫入磁帶庫，從而實現Server-less備份功能。

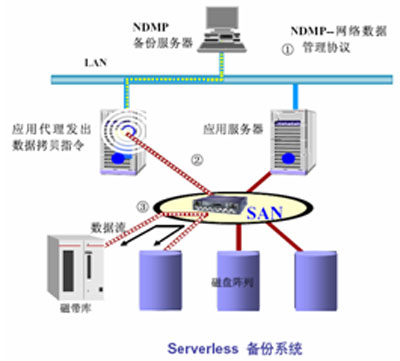

    下圖給出了目前一種實現Server-less備份的系統結構。在圖中所示的備份系統中，備份啟動命令由備份服務器①向應用服務器②發出，同時也將磁帶庫所需備份卷加載到指定磁帶驅動器。應用服務器接收到備份指令后即向SAN交換機發出一個稱為擴展拷貝的命令，該擴展拷貝命令包含了所要備份數據的索引信息，然后由交換機內部的監控機制，按擴展拷貝命令的要求將數據從磁盤陣列直接送入磁帶庫，如③所示。這樣，大量的備份數據便可以不通過備份主機，而通過光纖交換機直接寫入磁帶庫，實現Server-less備份。



    Server-less備份需要備份管理軟件具有擴展拷貝功能，也需要SAN設備支持?jǐn)U展拷貝命令。Server-less備份目前還沒有統一的系統結構，軟硬件內部的實現機制也比較復雜，因此許多備份軟件還不支持Server-less備份方式。但隨著SAN技術的不斷發展，Server-less備份技術也將不斷發展和完善。
