該市規劃與地理信息中心的存儲系統最初采用采用服務器直連SCSI磁盤陣列的方法。SCSI磁盤陣使用局限性非常明顯，主要體現在以下幾個方面：

1. 性能/價格比非常低；

2. 容量擴充不方便；

3. 存儲設備難以共享；

4. 信息、數據資料難以集中管理；

5. 信息、數據共享程度低。

    目前備份方式通過服務器上單獨掛接磁帶機，通過網絡映射其他服務器驅動器完成所有需要的備份工作。磁帶機不是自動加載設備，每天換帶、備份、檢查、測試的工作量相當大，而且容易遺忘和出錯。尤其是恢復工作，耗費工作量特別大。目前的備份方式有如下缺點：

1. 服務器多，數據分散，備份分散，管理跟不上，數據不安全，工程師耗時耗力。

2. 備份設備太落后，經常發生故障。

3. 備份技術太落后，備份困難，無法在線備份和實施災難恢復。

4. 備份的介質難于集中管理。

    備份方案及特點：

1. 整個系統采用SAN架構，具有無限存儲容量擴展能力，具有更高的連接速度和處理能力

2. 采用EMC/Legato NetWorker備份軟件

3. 配置SureSave DL-4000E的虛擬帶庫，與光纖交換機連接，實現Lan-Free備份

4. 4TB虛擬帶庫容量從SAN環境中高端磁盤陣列上劃分，提高備份系統的性能與可靠性

    主要硬件設備和軟件推薦如下：

    光纖磁盤陣列—-美國StorageTek FLX280

    虛擬磁盤庫—-SureSave DL-4000E

    光纖交換機—-美國Brocade 3250

    備份管理軟件—-美國EMC Legato NetWorker

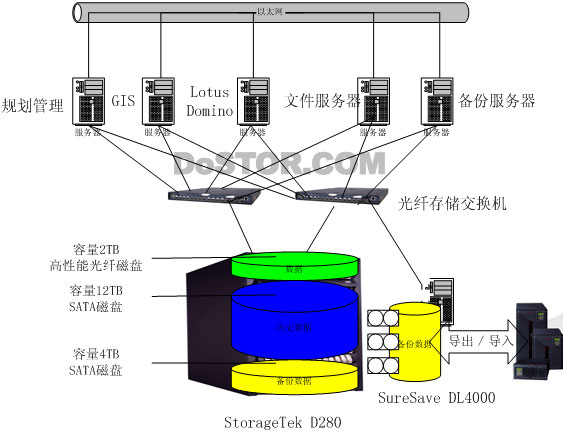

    備份系統示意圖：

    方案優勢：

    本方案中，采用單獨的Windows 2000主機作為備份服務器，在備份服務器上安裝EMC Legato NetWorker備份軟件，需要備份的數據庫服務器上面安裝備份客戶端軟件和數據庫在線備份模塊。數據庫數據以在線方式按管理員設置的定時策略備份到備份設備中。每臺需要連入到SAN中的主機均配置一塊光纖卡，通過光纖交換機，連接到光纖存儲環境中。

    本方案推薦的備份設備是新型設備—-SureSave磁盤庫（虛擬磁帶庫）。磁盤庫是通過虛擬磁帶庫控制器將所連接的磁盤陣列模擬成磁帶庫結構的一種存儲設備。磁盤庫的配置靈活，可以按照實際需要，虛擬成多個磁帶庫供不同的應用使用；也可任意配置虛擬磁帶庫的槽位數和虛擬磁帶驅動器的個數及類型，而邏輯上虛擬磁帶庫的使用方式與物理磁帶庫幾乎相同。

    磁盤庫的顯著特點：一是無暴露的機械活動部件，受粉塵、濕度影響小，設備總體可靠性和可用性高；二是隨機讀寫速度快；三是維護、使用簡便。

    備份系統建立后，備份任務是以全自動方式周期性運行的，（虛擬）備份磁帶時按備份策略自動輪回使用的。在沒有意外情況下，備份任務不需要管理員干預，管理員只需要定期檢查以下備份狀態即可。
