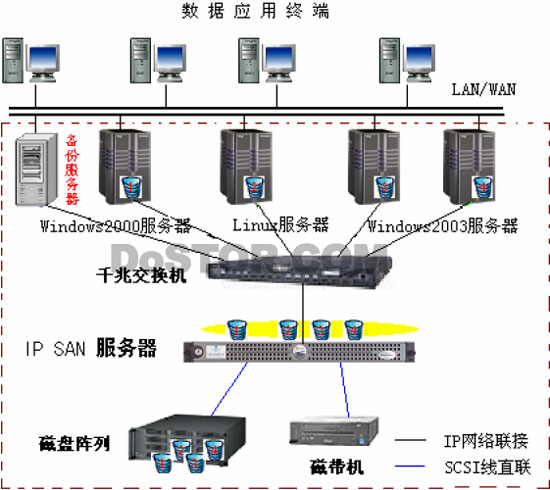

圖 9-2 IP SAN 拓撲結構圖
9.2.3.1 方案描述
本方案將采用IP SAN 存儲服務管理器做為整個系統的核心部件，其后直接接到磁盤陣柜和磁帶機，然后通過千兆交換機為所有的服務器提供高速、可靠的存儲服務；備份系統本方案將采用IP SAN 存儲備份系統軟件做D-D、D-T 或D-D-T 數據備份，將其中的一臺服務器安裝CommServer做為備份服務器，其它要備份的服務器安裝DataAgent，系統將根據用戶的備份策略自動的將各服務器的應用數據備份到IP SAN 中。
9.2.3.2 拓樸結構圖
圖 9-2 IP SAN 拓撲結構圖
在本方案中，所用設備的主要功能描述如下：
IP SAN 存儲管理服務器是實現存儲子系統功能的主要設備，它實現對存儲資源的整合與優化、數據保護等功能。IP SAN存儲服務器集中管理磁盤陣列，把磁盤陣列中的所有單個磁盤整合并虛擬成多個邏輯卷，供服務器使用，并通過IP SAN 存儲服務器的管理軟件對這些卷進行直觀化分配、管理：允許哪個服務器使用哪個卷、具有怎樣的使用權限等。
備份服務器統一集中管理備份及恢復操作的各項策略。
磁盤陣列柜和磁帶機為整個存儲網絡提供存儲資源。
千兆交換機為IP SAN 存儲服務器和服務器之間提供千千兆高速網絡傳輸帶寬。
9.2.3.3 方案的特點
對異構存儲資源進行虛擬化和集中化管理：IP SAN 存儲管理服務器集成了數據存儲系統，實現存儲資源的整合與虛擬化，實現資源共享；它能對不同廠商的存儲產品、不同存儲協議（SCSI,iSCSI Target,FCP）的產品進行異構整合管理，并可虛擬為邏輯上的存儲池，將支持不同存儲協議的存儲資源整合在一起，可確保用戶的所有重要數據獲得統一的管理，以此為企業營造出一個安全的、集中的、易于管理的存儲環境，在一個傳統的以服務器基礎架構下，存儲內容和存儲設備均是聯接本地服務器之上；在新模式下，存儲內容和存儲設備被集中管理，存儲空間被整個企業共享，使其不局限在某個應用程序或服務器上，更有利于用戶對存儲資源進行統一的、專業化的管理和維護，使得存儲資源的可用性大大提高。
動態卷擴容：系統可以通過IP SAN 存儲服務器將分配給某臺服務器的卷做動態擴容，而卷上原有的數據將不改變。
簡單化了系統管理：由于采用基于IE 的用戶管理界面，使存儲網絡實現智能化、簡單化和集中化的管理，同時，由于基于IP 技術，客戶不需要專門培訓?D?D本系統從安裝到正式上線，客戶在20 分鐘內即掌握了本系統維護技術。
可擴展性：用戶可根據需求來逐漸增加存儲的容量（Storage Concentrator 的存儲容量可以從1TB 增加到10.5T B），大量減少企業前期對存儲資源的投資；另外IP SAN 存儲管理服務器最大限度地優化企業已有的存儲資源和網絡資源，擴展了客戶未來對存儲系統的升級改造的可選擇性。
先進的IP SAN 結構：系統從網絡結構上是一個典型的SAN 存儲架構，它是在傳統的SAN結構中，以IP 協議替代光纖通道協議，來構建結構上與LAN 隔離，而技術上與LAN 一致的新型SAN 系統–IP SAN。
合成全備份技術：支持OnePath Restor 恢復和數據合并模式（將增量備份和全備份合并成全備份），減少了全備份的時間，加快了恢復的速度（不必恢復多次，比其他應用恢復速度快1 倍以上）這是本系統特有的功能。
備份任務的斷點續傳技術：支持備份任務的斷點續傳，這就保證了即使備份期間發生故障，也能從該故障點繼續備份，而不必重新備份。
SnapShot 備份和QR 快速恢復：SnapShot 備份和QR 快速恢復可以不必重新安裝應用，就可重啟應用，加快應用恢復速度。
AD 和Exchange 的記錄級備份：AD 和Exchange 的記錄級備份，這樣能對單個屬性和信息進行備份和恢復，這樣如果某些內容不對，只要恢復部分數據即可，而不必進行所有數據的恢復，加快了恢復速度這也是本系統特有的功能。
D-D、D-T 或D-D-T 技術：IP SAN 存儲服務器將通常不間斷的備份數據流分成兩個階段：第一階段是將數據從需要備份的服務器備份到IP SAN 存儲服務器的邏輯卷中；第二階段是將數據從IP SAN 存儲服務器的邏輯卷備份到磁帶庫中。多個需要數據備份的服務器可以同時啟動第一階段的備份過程，然后備份服務器在第二階段中將數據逐一從IP SAN 存儲服務器的邏輯卷備份到指定的磁帶庫中。因此，第一階段是一個并行的進程，第二階段是一個順序的進程，它將極大地縮短數據全備份所需時間。
9.2.4 方案的優勢
經過對客戶的實際需求的分析，并從用戶的實際情況出發，同時考慮到今后系統的升級問題，決定采用以上解決方案。該方案具有以下優勢：
與基于FC SAN 備份的比較，智能化的高速海量存儲系統為用戶提供了足夠可管理的數據存儲空間：較高的外部共享磁盤容量最大可達到幾十個TB，根據存儲數據量的需求，可配置可用容量,供數據存儲使用，隨著數據量增大，將來可以擴充磁盤數目以增加容量。
IP SAN 數據訪問的安全性 。IP SAN 存儲服務器存儲管理服務器提供了二級數據存取安全（CHAP），一是訪問主機的安全，二是主機訪問卷的安全，這就從根本上保證了SAN 中數據訪問的安全性。
數據本身的安全。磁盤陣列柜支持多種RAID 等級：0、1、0+1、3、5，在多數情況下，Arena 公司推薦使用RAID5，因為RAID5 的硬盤使用率較高，是安全性較高的RAID 等級。除了RAID 等級上的保護之外，還可以提供多個全局熱備份磁盤，一旦陣列中的任何一塊磁盤出現問題，全局熱備份磁盤都會立即工作，達到保護數據的目的。
陣列控制信息的存儲。一般的陣列其陣列配置信息（包括硬盤分組、RAID 劃分等信息），都存放在陣列控制器上，一旦控制器出現問題，那么存放在控制器上的配置信息就會完全丟失，即使更換新的控制器控制信息也無法挽回，那么硬盤上的數據就會丟失，給用戶造成無法估量的損失。Arena BT1115 磁盤陣列的配置信息可以存放在硬盤上，這樣即使控制器出現問題也不會影響硬盤上的數據，而且當RAID 組中的一塊硬盤出現問題，更換新的硬盤后配置信息會自動復制在新硬盤上，確保了數據的完整性和安全性。一但控制器有問題，可以更換新的控制器而數據不會丟失。
系統具有高輸入/輸出性能 ：在普通的數據庫、郵件系統和文件應用中，磁盤陣列的輸入/輸出性能一般是8-10MB/s ，而IP SAN 存儲服務器可以將整個系統的輸入/輸出性能提高6 倍以上。
系統具有高可靠性：系統可以用兩臺IP SAN 存儲服務器做雙機備份，當其中一臺IP SAN存儲服務器出故障時，另一臺就會自動承擔故障服務器的工作負載，而無須操作人員介入。
系統支持磁盤-磁盤-磁帶庫的備份：IP SAN 存儲服務器將通常不間斷的備份數據流分成兩個階段：第一階段是將數據從需要備份的服務器備份到IP SAN 存儲服務器的邏輯卷中；第二階段是將數據從IP SAN 存儲服務器的邏輯卷備份到磁帶庫中。多個需要數據備份的服務器可以同時啟動第一階段的備份過程，然后備份服務器在第二階段中將數據逐一從IP SAN存儲服務器的邏輯卷備份到指定的磁帶庫中。因此，第一階段是一個并行的進程，第二階段是一個順序的進程，它將極大地縮短數據全備份所需時間。
降低了分布應用數據處理的管理成本：由于目前需要將每個業務子系統都使用SAN 中的集中存儲設備，因此可減少每個系統都需要工程師進行管理，從而減少了管理成本和管理工作量。

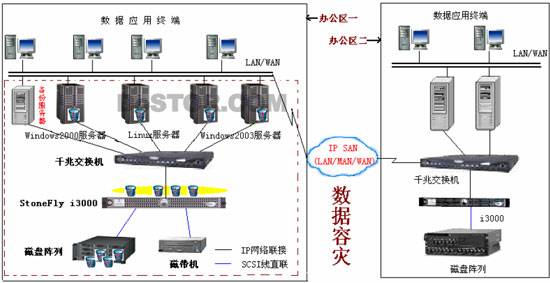

圖 9-3 容災系統示意圖
系統可以實現本地、異地數據容災：IP SAN 存儲服務器存儲管理服務器提供了卷拷貝、卷復制、卷鏡像以及快照等數據容災手段，不需要第三方軟件就能為系統數據構建高可靠性的數據容災系統。
