圖8-3 使用DPT/RPR 的城域以太網

    最佳的WAN 設計可以在所有地點之間提供一種邏輯網格，可通過物理環路或通過點對點通路實現。在很多城區，光纖可以通過一個物理環網連接很多地點，但是WAN 仍然可以設計為一個邏輯網格式網絡?；赟ONET 的物理環路的保護通常是通過一種名為雙向線路交換環（BLSR）的技術提供的。這可以通過兩條環繞物理環路的光纖實現，但是使用四根光纖可以通且對應用完全透明。

    過邏輯網格式設計，提供最高的耐久性。如需了解關于這種設計如何工作的細節信息，請參閱

    本文的“資源”部分提供的思科應用說明。

    虛擬“通道”

    有時被稱為第二層VPN 服務的傳統WAN 服務（例如幀中繼和ATM）都是分組交換的、面向連接的服務，可以通過一個永久虛擬電路（PVC）在兩個終端之間提供“邏輯的”、類似于專線的服務。它們適用于集中星型兩點間架構。

    幀中繼服務（FR）采用了能夠傳輸可變長度的幀（每幀最多4096 個字節）的PVC。FR 可以為建筑物專用網絡提供多協議LAN 互聯。它可以設置性能（例如帶寬）的等級，而PVC 的安全性也被普遍視為具有足夠的強度。 ATM 只傳輸固定長度（53 字節）的信元，可以支持多種流量，包括固有ATM、FR、交換式兆位數據服務（SMDS）和電路模擬。它可以經濟地按照需要提供大量的帶寬。ATM 的異步性和多媒體特性使得它可以傳輸電路和分組類型的流量，并且對應用完全透明。

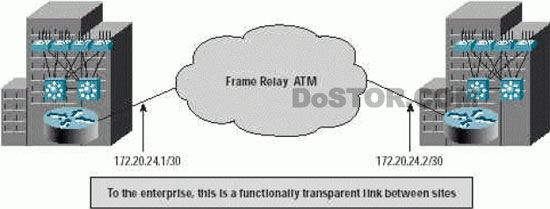

圖8-4 傳統的WAN 服務

    FR 和ATM 都是面向連接的服務，具有簡單的分界點，相對比較容易診斷。

    幀中繼ATM 對于企業來說，這是一個功能透明的多地點連接。目前市場上出現了越多越多的MAN 服務，其中包括由思科在“思科支持網絡”計劃中推薦的很多電信運營商提供的城域以太網或者城域IP 服務。

    IP VPN，也被稱為第三層VPN，可以在一個共享的基礎設施上部署企業級的連接。IP VPN讓終端用戶可以實現共享網絡的成本優勢，同時獲得與他們自己的專用網絡相同的安全性、QoS、可靠性和可管理性。IP VPN 可以利用互聯網和IP 安全（IPSec）技術構建，或者利用多協議標簽交換（MPLS）技術在電信運營商的IP 基礎設施上構建。

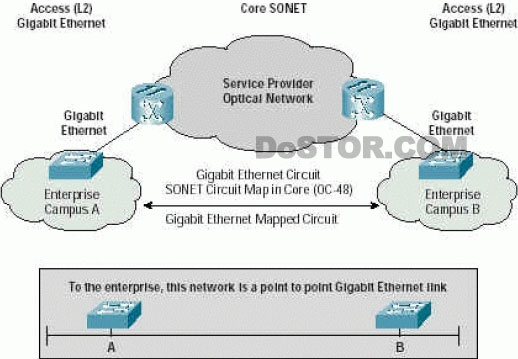

圖8-5 點對點城域以太網設計

    在決定購買某種城域以太網或者城域IP 服務之后，還需要考慮很多其他的選擇。網絡可以配置為一種集中星型設計，由不同的虛擬LAN（VLAN）將各個遠程分支機構或者工作地點連接到某個中央地點。（如圖8-5 所示）企業可以使用一種基于以太網的透明LAN 服務，從而讓城域中的整個企業位于一個單一共享以太網網段上。（如圖8-6所示）因?yàn)榭蓴U(kuò)展性是選擇這些方案的一個重要因素，所以必須了解數據系統用戶對企業的發展規劃。

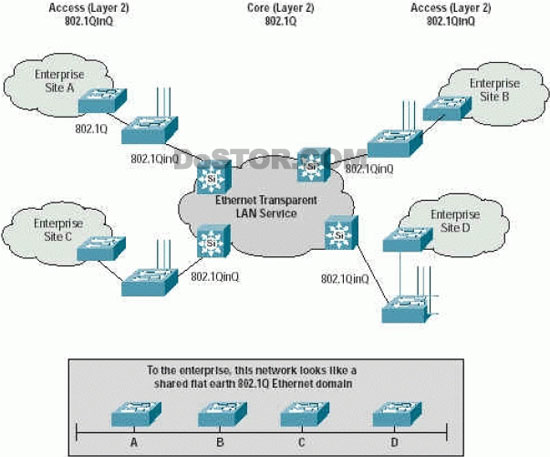

圖8-6 城域透明LAN 服務
