有關同步數據容災，在傳統意義上講，就是通過容災軟件（可以含在硬件系統內），將本地生產數據通過某種機制復制到異地。從廣義上講，同步數據容災是指在異地建立起一套與本地?cái)?shù)據實時同步的異地?cái)?shù)據。

    從圖7-1可以看出，采用同步傳輸方式進行異地?cái)?shù)據容災的過程包括：

    1. 本地主機系統發出第一個I/O 請求A；

    2. 主機會對本地磁盤系統發出I/O 請求；

    3. 本地磁盤系統完成I/O 操作，并通知本地主機“I/O 完成”；

    4. 在往本地I/O 的同時，本地系統（主機或磁盤系統）會向異地系統發出I/O 請求A；

    5. 異地系統完全I(xiàn)/O 操作，并通知本地系統“I/O 完成”

    6. 本地主機系統得到“I/O 完成”的確認，然后，發出第二個I/O 請求B。

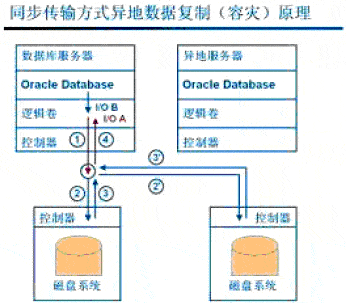

圖 7-1 同步數據的一個實例

    不同的異地?cái)?shù)據復制技術的實現方式是不同的，包括：

      基于主機邏輯卷層的同步數據復制方式（軟件復制方式）；

      基于磁盤系統I/O 控制器的同步數據復制方式（硬件復制方式）；

    首先，描述基于主機邏輯卷的同步數據復制方式。

    基于主機邏輯卷的同步數據復制方式以VERITAS Volume Replicator（VVR）為代表，VVR是集成于VERITAS Volume Manager（邏輯卷管理）的遠程數據復制軟件，它可以運行于同步模式和異步模式。在同步模式下，其實現原理如下圖：

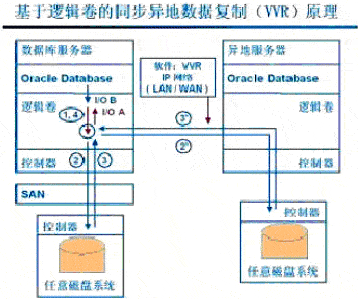

圖7-2 基于邏輯卷的數據復制實例

    當主機發起一個I/O 請求A 之后,必然通過邏輯卷層，邏輯卷管理層在向本地硬盤發出I/O請求的同時，將同時通過TCP/IP 網絡向異地系統發出I/O 請求。其實現過程如下：

    1. 本地主機系統發出第一個I/O 請求A；

    2. 主機邏輯卷層會對本地磁盤系統發出I/O 請求；

    3. 本地磁盤系統完成I/O 操作，并通知本地邏輯卷“I/O 完成”；

    4. 在往本地磁盤系統I/O 的同時，本地主機系統邏輯卷會向異地系統發出I/O 請求A；

    5. 異地系統完成I/O 操作，并通知本地主機系統“I/O 完成”

    6. 本地主機系統得到“I/O 完成”的確認，然后，發出第二個I/O 請求B。

    其次，考察基于磁盤系統的同步數據復制功能

    基于磁盤系統的同步數據復制功能實現異地?cái)?shù)據容災，如SRDF 和PPRC。這兩個軟件運行的平臺是磁盤系統，部署這樣的系統必須要求在兩端采用相同種類的磁盤系統。

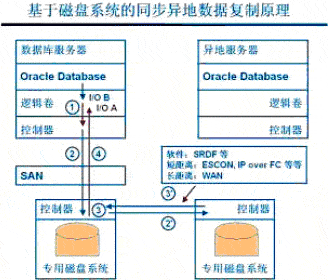

    其同步數據復制的實現原理如下圖：

    當主機發出一個I/O 請求A 之后，I/O 進入磁盤控制器。該控制器在接到I/O 請求后，一方面會寫入本地磁盤，同時利用另一個控制器（或稱通道），通過專用通道（如：ESCON）、FC光纖通道（IP over FC）或者租用線路，將數據從本地磁盤系統同步的復制到異地磁盤系統。其實現過程如下：

    1. 本地主機系統發出第一個I/O 請求A；

    2. 主機對本地磁盤系統發出I/O 請求；

    3. 在往本地磁盤系統I/O 的同時，本地磁盤系統會向異地磁盤系統發出I/O 請求A；

    4. 本地磁盤系統完成I/O 操作；

    5. 異地系統完成I/O 操作，并通知本地磁盤系統“I/O 完成”

    6. 本地次盤系統向主機確認“I/O 完成”，然后，主機系統發出第二個I/O 請求B。
