目前大亞灣工地與集團本部實現了千兆網絡互聯，并通過廣域輻射連接到北京、陽江及蘇州等成員公司，計算機用戶達4000余人，計算機信息應用涵蓋生產、工程建設的方方面面。從大亞灣IT基礎設施資源和結構現狀分析，目前資源配置存在的問題主要有：一、應用系統、服務器、數據庫部署分散，基本為直接存儲連接方式，信息數據共享共用困難，系統環境復雜，維護成本高，擴充性差；二、存儲空間規模不足，無法滿足實際需求，從當前數據量及未來3-5年數據增長預期分析，現階段共有7TB以上數據容量缺口；三、當前使用的自動帶庫和備份系統，由于資源限制不能滿足實際需要，面臨改造。

    按照大亞灣核電5年發展計劃中“建立和整合核電數據中心”的要求，以及解決以上實際工作所面臨的問題，需要建設大亞灣數據中心統一存儲平臺系統。

    系統需求

    存儲存儲平臺系統的方案設計，需要在充分考慮與原設備（IBM FAStT 700及兩臺2109-F16）統一集中整合的前提下，建立數據存儲網和備份存儲網架構，詳細需求如下：

• 存儲網絡架構需要充分利用原有設備（IBM FAStT 700及IBM 2109-F16），通過使用新設備、新方案，構建兩個存儲網，即：數據存儲網和備份存儲網；

• 存儲網絡方案要求實現冗余設計，不能存在單點故障；

• 接入SAN（存儲網）的設備主機，其冗余鏈路應實現負載均衡；

• 實現專用備份通路，即備份存儲網；

• 實現接入SAN的主機的LAN-FREE備份，并提供Server-Less備份解決方案供參考。

    解決方案

    在本次項目中，方案推薦了以HDS USP600通用存儲平臺為核心的存儲整合方案，并集成了Veritas NetBackup備份管理軟件和ADIC i2000智能磁帶庫來實現數據的集中備份和恢復。

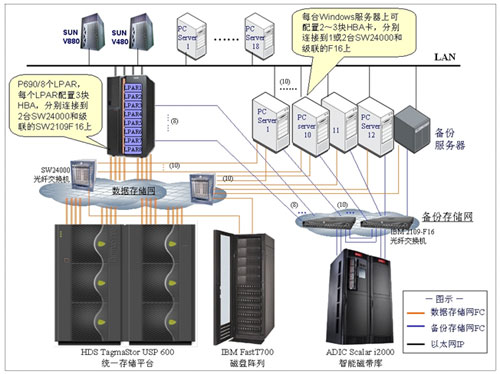

統一存儲平臺框架示意圖

    在本方案中,配置了1臺HDS USP600通用存儲平臺設備，通過48口（最大可擴展到128口）Brocade SilkWorm 24000核心交換機構建冗余的SAN數據存儲網絡，實現集中的數據存儲。現有的FAStT700也通過該SAN網絡與相應主機相連，主要為一些開發、測試類應用提供數據訪問服務。

    在備份存儲網絡建設方面，通過對現有的兩臺IBM 2109-F16的重新規劃和使用，構建了獨立的備份存儲網絡。也就是說，由兩臺SilkWorm24000構成的SAN將專門用于磁盤陣列和主機之間數據的傳輸，而主機和磁帶庫之間備份數據的傳輸都將通過這個獨立的備份SAN來進行。備份服務器也通過光纖鏈路連接到備份存儲網絡，為包括SUN V480、V880服務器和其他Windows平臺服務器在內的服務器提供數據備份服務。

    需要特別指出的是，備份服務器通過光纖通道與數據存儲網相連，這樣設計有幾點好處：

• 可利用磁盤存儲（例如：FastT700）為備份提供磁盤緩存，即以太網數據可先備份到磁盤，然后再由備份服務器控制轉儲到磁帶中。這樣有利于提高以太網數據備份效率，也有利于為磁帶讀寫提供飽和數據流。

• 可提供磁盤備份所具有的備份速度優勢，可實現基于磁盤的數據快速恢復；

• 當磁帶庫檢修時，可以提供磁盤備份空間，不影響數據備份的進行。

    實施效果

    廣東核電大亞灣數據中心統一存儲平臺項目的建設，從方案設計階段就充分考慮了大亞灣數據中心存儲網絡上的設備和應用運行的具體情況，項目的設計實施也盡量避免使業務系統受到影響，新建設的系統可以與原有系統完全融合，原有的管理機制也可以繼續沿用。方案在保護原有投資的基礎上，還實現了系統的平滑擴容，同時為未來的異地容災系統建設規劃打下了良好的基礎。
