3.3.1 直連式存儲(Direct Attached Storage)


    由于早期的網路十分簡單，所以直連式存儲得到發展。到了二十世紀八十年代，計算由大型的集中式系統發展到靈活的客戶端服務器分布式模型。正是尚處在初級階段的局域網推動了這一轉變。連接服務器的存儲(Server-Attached Storage) 和直連存儲類似，但使用的卻是分布式的方法，并仰賴與局域網的連接得以實現。隨著計算能力，內存，存儲密度和網絡帶寬的進一步增長，越來越多的數據被存儲在個人計算機和工作站中。分布式的計算和存儲的增長對存儲技術提出了更高的要求。


    今天，所有的存儲操作都要通過CPU 的I/O 操作來完成。由于使用DAS，存儲設備與主機的操作系統緊密相連，其典型的管理結構是基于SCSI 的并行總線式結構。存儲共享是受限的，原因是存儲是直接依附在服務器上的。從另一方面看，系統也因此背上了沉重的負擔。因?yàn)镃PU 必須同時完成磁盤存取和應用運行的雙重任務，所以不利于CPU 的指令周期的優化。


    3.3.2 網絡存儲設備(Network Attached Storage)


    局域網在技術上得以廣泛實施，在多個文件服務器之間實現了互聯，為實現文件共享而建立一個統一的框架。隨著計算機的激增，大量的不兼容性導致數據的獲取日趨復雜。因此采用廣泛使用的局域網加工作站族的方法就對文件共享，互操作性和節約成本有很大的意義。NAS 包括一個特殊的文件服務器和存儲。


    NAS 服務器上采用優化的文件系統，并且安裝有預配置的存儲設備。由于NAS 是連接在局域網上的，所以客戶端可以通過NAS 系統，與存儲設備交互數據。


    另外，NAS 直接運行文件系統協議，諸如NFS，CIFS 等?？蛻舳讼到y(tǒng)可以通過磁盤映射和數據源建立虛擬連接。


    3.3.3 存儲網絡(Storage Area Networks)


    一個存儲網絡是一個用在服務器和存儲資源之間的，專用的，高性能的網絡體系。它為了實現大量原始數據的傳輸而進行了專門的優化。因此，可以把SAN 看成是對SCSI 協議在長距離應用上的擴展。


    SAN 使用的典型協議組是SCSI 和Fibre Channel(SCSI-FCP)。Fibre Channel 特別適合這項應用，原因在于一方面它可以傳輸大塊數據(這點類似于SCSI)，另一方面它能夠?qū)崿F(xiàn)遠距離傳輸(這點又與SCSI 不同)。


    在2000-2003 年的發展時期，SAN 的市場主要集中在高端的，企業級的存儲應用上。

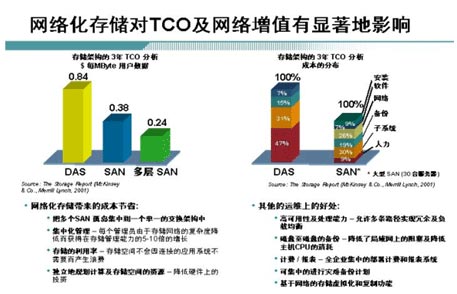

圖3-1 網絡存儲的附加影響


    這些應用對于系統的性能，系統構建的冗余度以及數據整合的便捷都有很高的要求。這里，F(xiàn)C SAN 可以說是一個主要的潮流。隨著技術的進步和市場的競爭，2004 年開始， IP SAN 異軍突起，作者認為，對于10G 以太網的迅速商業化，IP SAN 將有一個特別的發展。


    3.3.4 SAN 與NAS 區別和聯系


    當對SAN 和NAS 進行比較時，這兩種相互競爭的技術實際上是互補的。SAN 和NAS 是在不同用戶需求的驅動下的獨立事件。SAN 是以數據為中心的，而NAS 是以網絡為中心的。概括來說，SANs 具有高帶寬塊狀數據傳輸?shù)膬?yōu)勢，而 NAS 則更加適合文件系統級別上的數據訪問。用戶可以部署 SAN 運行關鍵應用，比如數據庫、備份等，以進行數據的集中存取與管理；而NAS 支持若干客戶端之間或者服務器與客戶端之間的文件共享，所以用戶可使用NAS 作為日常辦公中需要經常交換小文件的地方，比如文件服務器、存儲網頁等。越來越多的設計是使用SAN 的存儲系統作為所有數據的集中管理和備份，而需要文件級的共享即File system I/O 則使用NAS 的前端(所謂前端,即只有CPU 及OS，OS 可以是windows 或Unix 的內核或簡化版,不包含盤體裝載數據)，后端還是會集中到SAN 的磁盤陣列中采取數據，提供高性能、大容量的存儲設備。


    NAS 和SAN 在以下方面提供互補：




    從總體擁有成本(TCO)方面來分析，DAS 由于單獨部署的原因造成了總體擁有成本居高不下，部署SAN 可以顯著地節用戶的投資成本，而Cisco 的多層SAN 更可幫助客戶再降低30％的總體擁有成本，同時還提升了高可用性、存儲虛擬化和復制能力等功能。
存儲網絡的演化就是基于DAS，NAS 和SAN 中最佳要素的融合，從而來滿足以因特網為中心的商業對存儲提出的越來越高的要求。

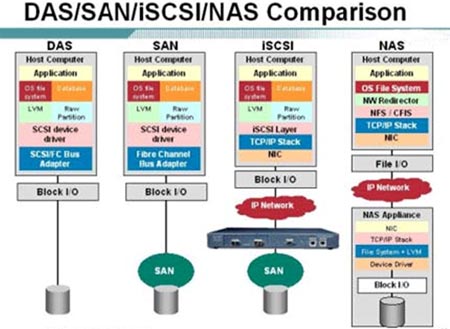

圖3 -2  多種存儲技術圖示
