圖 1-9 XOR 的校驗原理
Parallel transfer with parity （并行傳輸及校驗）
RAID 2 等級的缺點相信大家已經很明白了，雖然能進行即時的ECC，但成本極為昂貴。為此，一種更為先進的即時ECC 的RAID 等級誕生，這就是RAID 3。
RAID 3 是在RAID 2 基礎上發展而來的，主要的變化是用相對簡單的異或邏輯運算（XOR， eXclusive OR ）校驗代替了相對復雜的漢明碼校驗，從而也大幅降低了成本。XOR 的校驗原理如下圖1-9：
圖 1-9 XOR 的校驗原理
這里的A 與B 值就代表了兩個位，從中可以發現，A 與B 一樣時，XOR 結果為0，A 與B 不一樣時，XOR 結果就是1，而且知道XOR 結果和A 與B 中的任何一個數值，就可以反推出另一個數值。比如A 為1，XOR 結果為1，那么B 肯定為0，如果XOR 結果為0，那么B 肯定為1。這就是XOR 編碼與校驗的基本原理。
RAID 3 的結構圖如下：

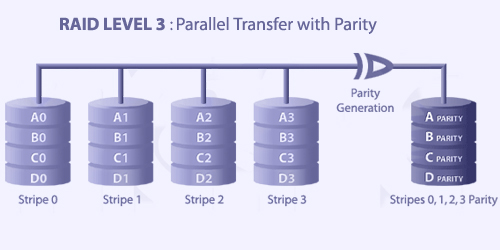

圖 1-10 RAID-3 結構圖解
從圖中可以發現，校驗盤只有一個，而數據與RAID 0 一樣是分成條帶（Stripe ）存入數據陣列中，這個條帶的深度的單位為字節而不再是bit 了。在數據存入時，數據陣列中處于同一等級的條帶的XOR 校驗編碼被即時寫在校驗盤相應的位置，所以彼此不會干擾混亂。讀取時，則在調出條帶的同時檢查校驗盤中相應的XOR 編碼，進行即時的ECC。由于在讀寫時與RAID 0 很相似，所以RAID 3 具有很高的數據傳輸效率。
RAID 3 在RAID 2 基礎上成功地進行結構與運算的簡化，曾受到廣泛的歡迎，并大量應用。直到更為先進高效的RAID 5 出現后，RAID 3 才開始慢慢退出市場。下面讓存儲工程師總結一下RAID 3 的特點：
注：主軸同步是指陣列中所有硬盤的主軸馬達同步

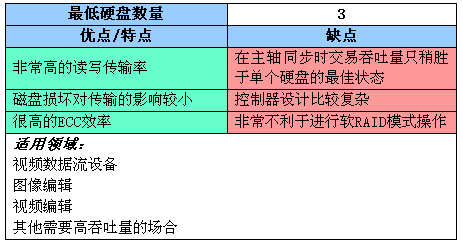

圖1-11 RAID 3 的特點
1.6 RAID-4 等級
Independent Data disks with shared Parity disk （獨立的數據硬盤與共享的校驗硬盤）
RAID 3 英文定義是Parallel transfer with parity ，即并行傳輸及校驗。與之相比，RAID 4 則是一種相對獨立的形式，這也是它與RAID 3 的最大不同。

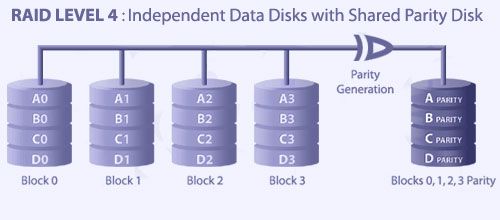

圖 1-12 RAID-4 圖解
與RAID 3 相比，存儲工程師發現關鍵之處是把條帶改成了“塊”。即RAID 4 是按數據塊為單位存儲的，那么數據塊應該怎么理解呢？簡單的話，一個數據塊是一個完整的數據集合，比如一個文件就是一個典型的數據塊。RAID 4 這樣按塊存儲可以保證塊的完整，不受因分條帶存儲在其他硬盤上而可能產生的不利影響（比如當其他多個硬盤損壞時，數據就完了）。
不過，在不同硬盤上的同級數據塊也都通過XOR 進行校驗，結果保存在單獨的校驗盤。所謂同級的概念就是指在每個硬盤中同一柱面同一扇區位置的數據算是同級。在寫入時，RAID 就是按這個方法把各硬盤上同級數據的校驗統一寫入校驗盤，等讀取時再即時進行校驗。因此即使是當前硬盤上的數據塊損壞，也可以通過XOR 校驗值和其他硬盤上的同級數據進行恢復。由于RAID 4 在寫入時要等一個硬盤寫完后才能寫一下個，并且還要寫入校驗數據所以寫入效率比較差，讀取時也是一個硬盤一個硬盤的讀，但校驗迅速，所以相對速度更快。總之，RAID 并不為速度而設計。下面存儲工程師總結一下RAID 4 的特點：

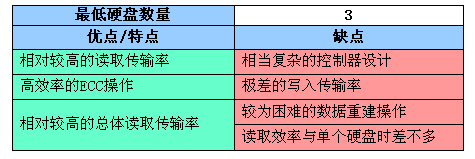

圖 1-13 RAID-4 特點4
1.7 RAID5 等級
RAID5 和RAID4 相似但避免了RAID4 的瓶頸，方法是不用校驗磁盤而將校驗數據以循環的方式放在每一個磁盤中，RAID5 的控制比較復雜，尤其是利用硬件對磁盤陣列的控制，因為這種方式的應用比其他的RAID level 要掌握更多的事情，有更多的輸出/入需求，既要速度快，又要處理數據，計算校驗值，做錯誤校正等，所以價格較高，其應用最好是OLTP ，至于用于大型文件，不見得有最佳的性能。
RAID5 在不停機及容錯的表現都很好，但如有磁盤故障，對性能的影響較大,大容量的快取內存有助于維持性能，但在OLTP 的應用上，因為每一筆數據或記錄（record ）都很小，對磁盤的存取頻繁，故有一定程度的影響。某一磁盤故障時，讀取該磁盤的數據需把共用同一校驗值分段的所有數據及校驗值讀出來，再把故障磁盤的數據計算出來；寫入時，除了要重覆讀取的程序外，還要再做校驗值的計算，然后寫入更新的數據及校驗值；等換上新的磁盤，系統要計算整個磁盤陣列的數據以回復故障磁盤的數據，時間要很長，如系統的工作負載很重的話,有很多輸出/入的需求在排隊等候時，會把系統的性能拉下來。但如使用硬件磁盤陣列的話，其性能就可以得到大幅度的改進，因為硬件磁盤陣列如Arena 系列本身有內置的CPU 與主機系統并行運作，所有存取磁盤的輸出入工作都在磁盤陣列本身完成，不花費主機的時間，配合磁盤陣列的快取內存的使用，可以提高系統的整體性能，而優越的SCSI 控制更能增加數據的傳輸速率，即使在磁盤故障的情況下，主機系統的性能也不會有明顯的降低。RAID5 要做的事情太多，所以價格較貴，不適于小系統，但如果是大系統使用大的磁盤陣列的話，RAID5 卻是最便宜的方案。這一點后續章節將詳盡介紹。
