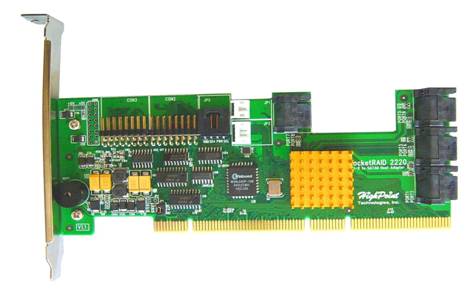

圖一RocketRAID 2220

    總的說來RocketRAID 2220（以下簡稱RR2220）有以下特性：

• 1、8 通道PCI-X 到串行ATAII適配卡


• 2、支持8個串行ATAI/ATAII硬盤


• 3、支持PCI-X 64位, 66/100/133MHz PCI總線


• 4、64位LBA支持硬盤容量高達2TB


• 5、支持RAID 0, 1, 5, 10,和JBOD


• 6、支持級聯RAID，單陣列最高支持16個單盤。


• 7、支持本地命令隊列 (NCQ)


• 8、在線容量擴充(OCE)


• 9、在線RAID級別轉換 (ORLM)


• 10、支持交錯硬盤啟動


• 11、支持S.M.A.R.T.功能，監控硬盤狀態提高可靠性


• 12、SAF-TE硬盤盒管理


• 13、支持熱插拔和熱備用


• 14、蜂鳴報警


• 15、支持LED (硬盤狀態燈和硬盤讀寫燈)


• 16、快速的后臺初始化實現快速RAID配置


• 17、支持BIOS啟動


• 18、RAID管理命令隊列界面(CLI)


• 19、圖形界面RAID管理軟件(RAID Management Console)


• 20、自動重建RAID


• 21、SMTP支持電子郵件通告


• 22、支持的操作系統：Windows 2000, XP, Server 2003, Linux和FreeBSD

    下面我們展開來分析一下RR2220的特性。

    1.硬盤初始化

    所謂初始化，指在硬盤上寫一些必要的RAID配置信息。值得注意的是：?jiǎn)伪P(pán)在創建RAID前，必須執行數據初始化，而初始化過程，會破壞硬盤上的原有數據內容。

• a)磁盤陣列初始化—-前臺。針對潛在的硬盤危險，我們可以創建一個冗余磁盤陣列，以保證硬盤上的數據安全；而對于陣列組中硬盤上的數據，將被置成“0”；在數據初始化完成前，我們的磁盤陣列是不可以被操作的。


• b)磁盤陣列初始化—-后臺。針對潛在的硬盤危險，我們可以創建一個冗余磁盤陣列，以保證硬盤上的數據安全；同時建立奇偶校驗信息，當然在初始化的過程中，我們的磁盤陣列是可以被操作的。

    2.熱備份

    當一個冗余的磁盤陣列組出現問題后，系統會自動啟用熱備份盤，進行數據重建。而熱備份硬盤是可以作為RAID成員的。

    3.在線擴容（OCE）/在線RAID遷移（ORLM）

    所謂“在線”指某些操作不會影響系統的正常運行，而且不需要重新啟動系統，就可以應用新的設置。通過OCE/ORLM的操作，可以改變磁盤陣列的配置，包括RAID存儲容量，RAID級別，組成陣列的硬盤等。在執行OCE/ORLM過程中，磁盤陣列是可被執行的。此外OCE/ORLM可在同一時間內實現使用。

    4.原生命令排序（NCQ）技術

    NCQ—-Native Command Queuing，可以更好的提升硬盤的隨機讀寫性能，并大大減少了硬盤物理件的損壞。

    5.SAF-TE功能

    支持硬盤背板/模組管理，實時監控硬盤狀態，進行錯誤報警。同時我們?cè)诎蹇ㄉ蠟橛脩?hù)提供了一個通用的I2C接口，通過RAID管理軟件，可監控硬盤狀態和獲得SAF-TE的相關信息。模組/背板可提供的配置信息：LED燈的顯示狀態，風扇狀態，電源狀態和溫度狀態。

    6.硬盤交錯啟動（Staggered Spin-up）

    用戶可將RR2220板卡上掛接的硬盤設置為交錯啟動，這樣可以減少電流負荷；但前提是您的硬盤要具備“power up in standby mode feature” (ATA-6)功能，才能實現此技術，同時該技術需在BIOS下進行設置。

    7.加入單盤

    在磁盤陣列組中加入單盤，又很好的優勢：1）使操作上有更多靈活性；2）如果您的系統使用的是不同容量的硬盤，在陣列組中加入單盤，還可以避免硬盤容量的浪費；3）使陣列的容量可分配，可選擇。

    8.S.M.A.R.T特性

    如果想了解S.M.A.R.T.詳細信息，用戶可參閱S.M.A.R.T.規范。

    配合RR2220板卡的使用，用戶可在第一時間內了解到S.M.A.R.T的狀態信息。通過HighPoint管理軟件，會彈出警告提示，Email通知（就像系統通知硬盤失敗一樣）給用戶。

    9.有關RAID5高級緩存技術

• a)回寫緩存技術（Write-back Cache）：可實現更好的性能。


• b)完全寫入緩存技術（Write-through）：可保證更好的穩定、可靠性。


• c)配置Cache的特性、功能：既可實現高性能，又可保證數據的穩定和高可靠性。

    10.跨卡（Cross Adapter）創建RAID

    RR2220可支持16個硬盤組成一個磁盤陣列組，一臺服務器可使用4塊RR2220板卡，通過IRQ共享數據線將板卡相連。如此可以大大增強Window/Linux系統容量。

    以上是針對HighPoint公司推出的系列板卡RocketRAID 2220，我們簡單的向用戶介紹了一些有關這方面的知識。同時我們也希望，隨著SATA II技術的蒸蒸日上，各存儲行業廠商能充分發揮自己的獨特優勢，共同打造SATA II事業的輝煌。
