此次項目建設中，國內某知名保險公司將市級分公司的數據集中到省公司做數據上收，省公司數據量成倍增長，為了實現安全、高速的數據備份，以及在災難后可以快速恢復業務，需要對現有數據備份系統進行升級改造—-采用存儲區域網（SAN）架構。在SAN環境中，所有備份的數據流將按LAN Free的方式傳輸，極大地減少了網絡上的數據流量，保證了主機I/O性能、處理能力以及網絡的帶寬，真正實現LAN Free的數據備份。經過對多個品牌備份產品的性能比較，保險公司決定采用SEPATON S2100-DS虛擬磁帶庫（Virtual Tape Library, VTL）結合VERITAS NetBackup備份軟件來建立備份系統。經過實踐證明，這兩款產品以各自優異的表現、理想的協同工作效率獲得了用戶的青睞。
解決方案

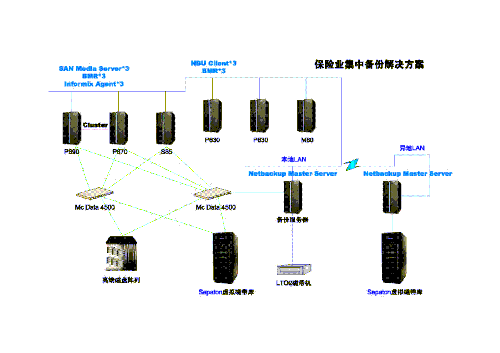

該項目的系統拓?fù)浣Y(jié)構如下圖所示：
從上述SAN結構圖可以看到，多個服務器主機通過HBA卡連接到SAN交換設備，將磁盤及磁帶庫設備連接到SAN交換設備。這種存儲網絡使得主機系統與存儲設備可以雙向靈活擴展，整個系統形成存儲共享。通過SAN架構對服務器的數據進行集中備份到SEPATON 虛擬磁帶庫上，再通過備份軟件的磁帶復制功能，將虛擬磁帶庫上需要長期保存的數據復制到磁帶機上，做離線保存。
S2100-DS以150MB/s（即540GB/小時）的備份/恢復速度滿了客戶的需求。DS利用SATA RAID磁盤技術，單機容量最大能夠到達6TB，可以仿真多種品牌磁帶庫和磁帶驅動器，最大可以仿真16個磁帶庫，64個驅動器，建立虛擬存儲池能夠仿真5000盤磁帶，磁帶的容量完全由客戶個性化定制。DS除了備份/恢復速度快、兼容性強、易于擴容的優點充分得到用戶的認可外，使用基于網絡瀏覽器的圖形化用戶管理界面，實時的部件故障電子郵件報警，支持SNMP管理，設備蜂鳴器自動告警機制等使得管理更加輕松。
本虛擬磁帶庫備份解決方案選用業界領先的備份管理軟件VERITAS公司的Enterprise NetBackup作為系統備份的核心軟件，NetBackup專注于解決網絡上大、中、小型服務器和工作站系統上的數據備份、歸檔及災難恢復問題，它的突出特點與功能有：管理簡單、裸機快速恢復BMR(Bare Metal Restore)、數據恢復重定向、并行處理、真正映象恢復(True Image Recovery)、磁帶拷貝 (Inline Tape Copy, Duplicate)、提供災難恢復能力-VAULT等。通過VERITAS備份軟件智能化管理，整個備份系統實現無人職守的備份，并且數據庫的全備份從原來的兩個小時縮減到現在的20分鐘，大大提高了備份的效率。通過裸機快速恢復、異地容災功能，保證了備份系統的可靠性和快速恢復能力。
應用效果
在使用本方案之前，保險公司省分公司業務數據主要在線存儲在服務器掛接的高端磁盤陣列上，數據備份通過服務器上自帶的磁帶機進行備份。備份時極大的占用了主機資源，備份窗口復雜，備份時間長，數據恢復能力差。由于通常數據存儲采用磁帶離線備份的模式，所以當數據量較大或突發災難發生時，備份磁帶往往無法真正及時恢復數據。
采用SEPATON&VERITAS 數據備份解決方案后, 顯著提高了大量數據集中備份/恢復的速度，在用戶規定時間即內完成備份作業。本方案中，由于備份數據最終寫入SEPATON VTL（采用RAID技術），數據的讀寫過程不再有物理機械手移動、進出磁帶、磁帶定位等與機械相關的等待時間；數據的讀相當于隨機讀（RAMDOM）而不是傳統物理帶庫的順序讀，這些使得備份的讀寫響應大加快,大大提高了備份/恢復速度，備份速度為傳統帶庫的數倍。
根據實測，備份用戶Informix數據庫文件可以達到95MB/s的速度，1.5TB的數據在使用2個驅動器并發備份的時候，2小時就完成了全量備份，這個指標在是過去使用物理磁帶庫備份的1/4。備份文件系統可以達到110MB/s的速度，用戶的備份系統管理員對上述結果感到滿意。
此外，備份軟件在安裝過程中無須對SEPATON虛擬磁帶庫有特別設定，將它當做普通的帶庫即可。在數據安全方面，SEPATON虛擬磁帶庫保存的備份數據不能被任何主機/網絡直接訪問，必須通過第三方軟件進行解密，保證了備份的可靠性，不受病毒的侵襲。SEPATON S2100-DS虛擬磁帶庫只占用SAN交換機1個端口，所有虛擬設備都可從這個端口提供給設備使用，而且還能根據需要調整虛擬磁帶庫、磁帶機的數量，這是物理磁帶庫無法做到的。
本方案真正實現了備份無人值守、無人干預以及安裝、管理的簡便，在VTL與備份軟件安裝調試結束后, 即可對所有小型機上的數據進行集中備份, 并實現數據的在線備份。對于管理員而言, 集中統一備份便于安裝和維護管理, 減輕了管理員的工作負擔。并且通過 VERITAS 對VTL的新型容量許可證，讓SAN環境中的服務器能夠共享磁帶機，將數據備份到磁帶中。
本方案不但支持用戶現有的SAN/LAN混合環境，從擴展性的角度看，SEPATON S2100系列產品可以輕松從3.5TB?D1000TB進行擴容，VERITAS備份軟件產品對于增加備份節點、備份設備、新應用等都有相應的平滑過渡方案。所以，從客戶選用SEPATON&VERITAS產品的時刻開始，就永遠消除了保險系統中對于數據備份的后顧之憂。
美國SEPATON有限公司做為專業的VTL生產廠商，從2002年開始推出S2100系列產品，在該行業擁有最早的歷史和經驗。經過長時間的錘煉與驗證，其產品擁有最穩定成熟的技術，其技術優勢明顯高于其他競爭產品。SEPATON基于VERITAS NetBackup軟件開發了自己特有的專利性功能，使其與VERITAS NetBackup軟件協同工作可以達到最優化的效率，提升了軟件的功能，現已成為全球VERITAS NetBackup備份解決方案的最好合作伙伴。S2100系列產品以其強大的虛擬功能，優越的性能也成為VERITAS NetBackup軟件開發實驗室的主要測試設備。SEPATON與VERITAS會繼續簽手合作，在銀行、保險、電信行業為用戶提供完整的數據備份/恢復解決方案。
