在當今的企業環境中，高可用性已經變成了必須達到的指標。隨著數據增長速度的持續提高，數據可用性的重要性也不斷升級。而隨著企業和應用的增長，相關的數據中心基礎設施也必須隨之?dāng)U展。由互聯網引發的向全球經濟的轉移已經使正常運作從8×5模式轉向了24×7模式。在這種“全天候”運作模式中，對高可用性的要求越來越高。為保持企業正常運作，作為公司最重要的資源的數據必須隨時可用。不僅丟失數據會帶來災難性后果，中斷數據訪問也會使企業造成重要損失。

    99%的正常運行時間看似很高，但這種“高度可用的”環境仍然意味著每年有83小時以上的停運。無論是哪種規模的企業，都將遭受?chē)?yán)重影響。為設計高度可用的解決方案時，必須考慮停機的成本。對于金融經紀公司而言，99%的正常運行時間意味著每年將會損失5.4億美元的收入。

    資料來源：光纖通道行業協會1；Horison公司。

    如果正常運作時間能提高到99.999%，收入損失就可以縮減到每年540,000美元。

    1. “災難來臨時的業務連續性”，光纖通道行業協會，http://www.fibrechannel.com/technology/index.master.html。

    但是，實現99.999%的正常運作絕非易事，其中高度可用的存儲基礎設施是實現高數據可用性的核心，包括獨立磁盤冗余陣列（RAID）技術、在一個集群系統上保存多份數據、遠程集群、存儲局域網（SAN）和可靠磁帶備份等。值得注意的是，SAN體系結構支持的企業級高可用性配置不但能隨著企業的發展而擴展，還能保護企業的數據存儲投資。設計高度可用的SAN時需要考慮的因素包括：

•

  人工錯誤可能造成的影響及預防方法


•

  環境問題（例如供電中斷、空調故障等）


•

  基礎設施設備的軟件故障（交換機等）


•

  計劃內停機（軟件升級、硬件維護）


•

  黑客帶來的威脅


•

  基礎設施設備的硬件故障（交換機等）

    其中的某些事件，例如硬件故障和斷電等，可以通過設計加固予以解決。但是，人工錯誤等問題則無法通過設計有效解決。

    存儲正常運行時間對整個機構能否實現提高可用性至關重要。每位員工都必須通過應用服務器或者直接從工作站訪問存儲才能制訂關鍵業務決策。如果存儲可用性出現問題，整個機構的運作都會受到影響。

    為避免這種問題，必須實現最高的正常運行時間，才能限制或消除對業務運行的影響。

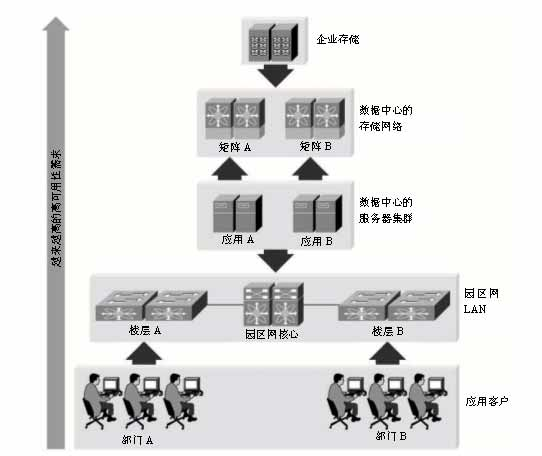

    圖1

    企業的高可用性?xún)?yōu)先順序

    設計高可用性解決方案

    設計高度可用的存儲環境時，必須采用端到端方法，即只考慮存儲解決方案組件是不夠的，必須考慮以下所有組件：

    存儲子系統

    設計高度可用的解決方案時，必須考慮存儲子系統的以下三個方面：

    數據保護

•

  冗余高速緩存—-幾乎所有存儲子系統都采用了某種類型的前端高速緩存。高速緩存能通過寫操作高速緩存改善直接磁盤寫操作引起的延遲，大大縮短子系統的響應時間。當應用服務器發出寫命令時，存儲子系統將把數據寫入高速緩存，然后通知應用服務器寫操作已完成。其后，數據將在方便的時間寫入物理磁盤。為進一步提高可用性，許多子系統都提供前端高速緩存鏡像。這樣，即使高速緩存出現故障，數據也不會丟失。


•

  RAID—-幾乎所有子系統都利用廉價磁盤冗余陣列（RAID）提高數據可用性，實現數據保護，并加快訪問速度。RAID包括簡單的RAID 1（將數據映射到兩塊或多塊磁盤），也包括利用了數據奇偶計算和高級塊操作的RAID 5。盡管RAID 1和RAID 5技術提供的保護和性能不相同，但都能在磁盤發生故障時提高數據的可用性。


•

  數據復制—-存儲復制的目的是防止整個子系統出現故障。雖然復制一般都以異步方式在較遠的距離上執行，但這種方式不屬于本文的討論范圍。同步存儲復制不但能保證本地?cái)?shù)據中心內的數據可用性，還能減小對重要應用的影響。這種復制可以由存儲子系統執行，也可以通過基于主機的外部應用執行。無論采用哪種方法，都需要建立兩個獨立的存儲子系統，而且每個系統都擁有一份相同數據的實時備份。

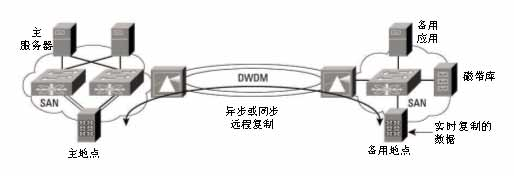

    圖2

    同步數據復制模型

    子系統連接

    存儲連接與存儲本身的完整性同樣重要。如果應用無法訪問其存儲，就無法正常工作。因此，存儲子系統供應存儲的方式對整個存儲高可用性解決方案非常重要。

•

  冗余接口—-為實現真正的高可用性，必須采用冗余連接。磁盤邏輯單元必須通過存儲子系統上的多個接口輸出，這樣不但可建立主機級多路徑，還能從磁盤子系統本身增強兩條物理連接的冗余性。

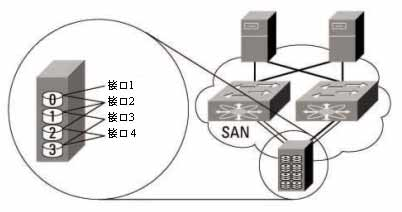

    圖3

    能實現高可用性的冗余磁盤子系統接口

    子系統硬件冗余性

•

  電源冗余性—-電力是存儲子系統的關鍵，多數存儲子系統都提供雙電源。另外，帶有前端高速緩存的多數子系統一般都為高速緩存提供備用電池。某些子系統使用小電池，只為高速緩存提供幾天的電力；某些子系統使用大電池，以便延長整個系統的運行時間，直至將高速緩存中的數據全部寫入磁盤。


•

  熱磁盤備用切換—-多數存儲子系統都提供備用物理磁盤，但提供的數量不等。只有在磁盤出現故障或突然失效時，才會使用備用磁盤。子系統能夠持續監控每個物理硬盤的運行狀態。一旦發生錯誤跡象，就會將該磁盤上的數據復制到熱備用磁盤上。另外，由于存儲子系統中一般都使用了RAID，因此，當RADI磁盤組突然失效時，也可以使用熱備用磁盤重新建立主機數據。無論是哪種情況，子系統都能完全恢復，并且不中斷數據訪問。

    存儲網絡

    提供主機與存儲之間的連接的網絡或矩陣也是整個高可用性解決方案中的重要一環。為保證設計中不出現單故障點，最好使用最佳實踐。這種設計實踐還有利于采用合理的冗余性，因?yàn)檫^(guò)度冗余將延長故障恢復時間。

    存儲網絡硬件

•

  交換機硬件—-與組成存儲解決方案的所有其它組件相似，光纖通道交換機中的硬件也必須配備冗余硬件。在交換機產品系列中，硬件冗余性一般僅限于雙電源，但這只能解決斷電問題，而不能解決其它交換機組件失效問題。導向器級光纖通道交換機提高了存儲網絡的可用性，不但支持冗余電源，還為所有其它主機組件配備了冗余組件?？刂颇K負責提供恢復功能，交叉矩陣也嵌入在了冗余配置中。另外，軟件升級必須不間斷執行。因此，導向器級硬件能夠使系統實現真正99.999%的正常運行時間。

    存儲網絡設計

•

  網絡冗余性—-在光纖通道SAN中，需要關注的另一個方面是矩陣本身。與同一物理基礎設施相連的所有設備都位于同一個光纖通道矩陣中，這使得SAN有可能受到矩陣級事件的影響，并波及到網絡上的所有設備。添加交換機或修改分區配置等操作都有可能影響到整個矩陣。因此，設計多個分立、相連的矩陣有助于隔離這些事件的影響范圍。思科的虛擬SAN（VSAN）功能能夠利用同一個物理基礎設施復制這種環境，例如事件隔離。關于VSAN，我們將在本文的后面詳細討論。

    圖4

    設計采用隔離矩陣的SAN

• 交換機間鏈路（ISL）—-隨著SAN的增長，交換機之間的連接將變得越來越重要。如果僅在交換機之間使用一條物理鏈路，將降低整體設計的冗余性。當鏈路中斷時，冗余ISL能夠提供故障恢復功能。

    應用主機

    主機總線適配器（HBA）是應用服務器與SAN之間的接口。與網卡相似，它們也可以插入到服務器中的總線插槽中。雖然多數服務器產生的輸入/輸出（I/O）都不會對一條光纖通道鏈路形成壓力，但高可用性（HA）環境仍然要求雙HBA。兩個或多個HBA能夠提供多條存儲路徑，以便在一個HBA發生故障時實現故障恢復，平時則在HBA之間平衡負載。這種“多路徑”可以用多種方式實現，提高HBA可用性的途徑包括：

•

  子系統軟件—-多數大存儲子系統提供商都已經開發了多路徑軟件，以便執行負載平衡和HBA故障恢復，例如EMC開發的PowerPath。這些產品一般都針對廠商的子系統開發，如果與廠商自己開發的子系統一起使用，能夠提供增強操作模式。


•

  卷管理軟件—-某些基于主機的卷管理應用支持多路徑，例如Veritas開發的Dynamic Multipathing（DMP），這種解決方案并不針對具體的子系統廠商。


•

  HBA驅動程序—-某些HBA廠商正在主機的HBA驅動程序中提供多路徑特性，盡管這種解決方案只適用于某些HBA廠商或者某些HBA型號，但并不針對具體的存儲廠商。


•

  操作系統—-幾種操作系統（OS）現在支持操作系統本身的多路徑特性，以便使多路徑特性同時脫離存儲子系統和HBA。

    提高存儲網絡的可用性

    Cisco MDS 9500系列多層導向器提供很多硬件和軟件特性，能夠支持光纖通道網絡內的高級可用性。

    硬件特性

    下面介紹Cisco MDS 9500系列多層導向器中高可用性涉及的硬件特性。

    交換管理引擎模塊

    Cisco MDS 9500系列多層導向器允許在一個機箱中安裝兩個交換管理引擎模塊，以實現冗余性。每個模塊都包含控制引擎和交換矩陣。控制引擎是負責管理整個系統的中央處理器。另外，控制引擎還參與所有網絡控制協議，包括所有光纖通道服務。在冗余系統中，兩個控制引擎以主用/備用模式操作，其中一個控制引擎一直作為主用控制引擎。備用控制引擎處于狀態化等待模式，所有主機管理和控制協議都與主用控制引擎保持同步。盡管備用控制引擎并不真正管理交換機，但仍然從主用控制引擎連續接收信息，以便在兩臺控制引擎中同時保留交換機的狀態信息。一旦主用控制引擎發生故障，備用控制引擎將能夠無縫接管主用控制引擎的所有任務。

    交換矩陣是系統的交換引擎，即系統內所有端口之間的高速交換路徑矩陣。交換矩陣嵌入在每個交換管理引擎模塊中，如果冗余系統中配備了兩個交換管理引擎模塊，也就配備了兩個交換矩陣。兩個交換矩陣以負載共擔主用?主用模式操作。每個交換矩陣都總共擁有720Gbps的交換容量，并為每個插槽提供80Gbps帶寬。由于Cisco MDS 9500系列的每個交換模塊不消耗為交換矩陣提供的80Gbps帶寬，因此，即使只有一個交換管理引擎模塊，系統也能全性能運作。在滿負荷Cisco MDS 9500系列導向器中，即使其中某一交換管理引擎模塊出現了故障，或者卸掉了一個交換管理引擎模塊，系統性能也不會有任何下降。

    交換管理引擎模塊屬于可熱插拔模塊。在雙交換管理引擎模塊系統中，模塊的插拔和更換不會對系統其它部分造成任何影響。

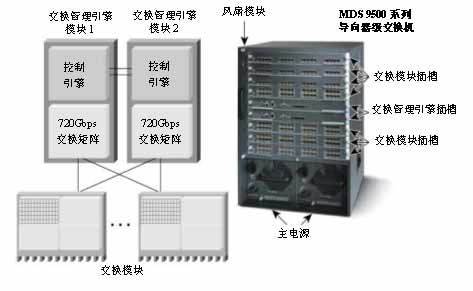

    圖5

    Cisco MDS 9500系列交換系統

    電源

    Cisco MDS 9500系列多層導向器支持雙冗余電源。電源以主用?主用配置操作，但相互獨立運行。當一個電源發生故障時，另一個電源足以為整個系統供電。每個電源都是可熱插拔的。由于一個電源就能為整個系統供電，因而能夠熱更換故障電源。

    系統風扇

    Cisco MDS 9500系列多層導向器使用一個風扇為整個系統制冷。雖然看似屬于非冗余組件，但組件內部采用的是N+1冗余配置。風扇組中的每個風扇都單獨監控。如果某個風扇發生了故障，系統將及時向最終用戶通報情況。事實上，即使有多個風扇出現故障，系統運行也不受影響。在正常的操作環境下，系統允許四個風扇同時停轉。整個風扇組件是可熱插拔的，系統可以在不安裝風扇組件的情況下連續工作30分鐘，因此，管理員完全可以在保持系統正常操作的情況下更換風扇。

    軟件特性

    與只依賴硬件冗余性提高可用性的傳統光纖通道交換機不同，Cisco MDS 9500系列提供一組強大的硬件特性，能夠大大增強典型存儲網絡中的硬件冗余性。

    不間斷軟件升級

    每年，計劃內停機時間都占設備總停機時間的很大比例。計劃內停機的首要原因是對網絡設備中的軟件進行升級，例如修復軟件缺陷，或者添加新功能。但是，無論出于何種原因，計劃內停機都將對業務運行造成影響。作為導向器級光纖通道交換機的重要特性之一，交換機必須能夠在不影響SAN上流量正常傳輸?shù)那闆r下加載和激活交換機上的新軟件。

    Cisco MDS 9500系列多層導向器能夠在不影響交換機上流量的前提下隨時升級交換管理引擎模塊和交換模塊上的軟件。在升級過程中，用戶可以選擇同時升級兩個交換管理引擎，或者只升級主用交換管理引擎，即讓主用交換管理引擎運行新版本，而讓備用交換管理引擎運行老版本。如果新版本出現錯誤，可以立即恢復到運行老版本的備用交換管理引擎。這種方式既能提高軟件升級的靈活性，又能立即返回原來的穩定軟件版本。

    內部流程重啟

    Cisco MDS 9500系列的另一個獨特功能是失敗軟件流程重新啟動。交換管理引擎模塊能夠持續監控所有軟件流程。如果流程失敗，交換管理引擎可以在不影響交換機內流量流動的情況下重新啟動該流程。這個特性能夠提高可靠性，因?yàn)槿绻鞒棠軌蛑匦聠?dòng)，將不需要對交換管理引擎執行故障恢復。如果流程不能重新啟動，或者重新啟動后仍然無法正常執行，主用交換管理引擎模塊將切換到備用交換管理引擎模塊。

    VSAN

    目前，許多SAN設計者都因各種理由而建立了獨立的存儲網絡。在本文中，獨立存儲網絡指物理上完全隔離、用于將主機與存儲相連的交換機或交換機組。某些常見的理由包括：

•

  高可用性—-企業最常采用的方法是建立多個并行矩陣，然后將主機和磁盤放置到這些物理隔離的并列矩陣中。一般情況下，實施隔離的主要原因是將名稱服務等網絡服務限制在單個矩陣內。這樣，當某個矩陣中的服務失敗時，將不會影響到其它并行矩陣。因此，并行矩陣能夠提供從主機到磁盤的隔離路徑。


•

  應用和備用網絡—-許多客戶至少為其存儲網絡環境建立了兩個物理隔離網絡，以便讓一個網絡支持應用主機，另一個網絡支持備份環境。利用這種方法，可以有效地將備份流量與主應用流量隔離開。


•

  部門網絡—-許多客戶都為部門應用建立了獨立的存儲網絡環境，即為每個部門的應用建立相對較小的獨立網絡。


•

  同類操作系統網絡—-某些客戶為裝有不同操作系統的不同主機分別建立了獨立的網絡。由于某些操作系統采用特殊方法識別和使用存儲，因此，許多客戶都通過獨立網絡隔離不同環境，例如Sun Solaris網絡和Windows NT/2K網絡。

    雖然這些建立獨立網絡的這些原因都很合理，但卻十分浪費。添加網絡不但意味著添置硬件，增加資本投入，還意味著硬件利用率的降低。

    為了既能實現環境的隔離，又能縮減建立物理分割網絡的成本，思科在Cisco MDS 9000系列中開發了虛擬SAN（VSAN）。VSAN能夠在同一個物理基礎設施之上建立多個獨立的虛擬網絡。利用ISL鏈路上基于硬件的幀標記功能，每個獨立的虛擬網絡將相互隔離。EISL鏈路是增強型ISL鏈路，它包括每個幀的附加標記信息，已經在連接任何Cisco MDS 9000系列交換機產品的鏈路上得到了支持。VSAN的成員關系根據物理端口而定，任何物理端口都不能同時屬于多個VSAN。因此，與物理端口相連的任何節點都將成為該端口隸屬的VSAN的成員。

    VSAN能夠?yàn)橛脩?hù)提供極高的靈活性。例如，在Cisco MDS 9000系列產品中，每個物理基礎設施能夠支持1024個VSAN。每個VSAN都可以添加或者從EISL（增強型ISL）_Link中刪除，以便控制VSAN的范圍。另外，為根據每個VSAN的狀態，還配備了特殊的流量計數器。

    VSAN最大的特點是能夠提高可用性。VSAN不但能提供嚴格的硬件隔離，還能為每個新VSAN建立一套復制的光纖通道服務。因此，建立新VSAN時，將同時為支持新VSAN的交換機創建并激活完全隔離的一組服務，包括名稱服務器、分區服務器、域名控制器、別名服務器和登錄服務器。這組服務副本能夠建立相互隔離的環境，解決同一個物理基礎設施上的高可用性問題。例如，在VSAN 1中安裝主分區集不會對VSAN 2中的操作構成任何影響。

    另外，利用VSAN還可以通過長途基礎設施將遠程數據中心里的隔離網絡連接在一起。由于幀標記在硬件中執行，并包含在每個EISL幀中，因而可以通過多種介質傳輸，例如密集波分多路復用（DWDM）或粗波分多路復用（CWDM）等。因此，來自多個VSAN的流量可以通過同一對光纖多路傳輸，不但增加了傳輸距離，還能保持完全隔離。由于VSAN能夠利用通用冗余物理基礎設施建立靈活的隔離矩陣，因而大大提高了可擴展性，并最終實現了高可用性目標。

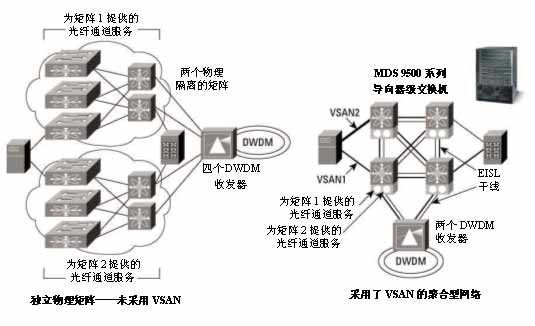

    圖6

    利用VSAN降低SAN復雜性

    ISL PortChannel

    隨著光纖通道矩陣的增大，越來越多的交換機都必須滿足端口數量要求。ISL支持交換機之間的連接。與SAN中的所有其它連接相似，這些連接也必須采用冗余配置。利用思科的PortChannel技術，可以將16條獨立物理鏈路整合成兩臺交換機之間的一條邏輯ISL鏈路。這種方式不但能建立完全永續的邏輯鏈路，還能在兩臺交換機之間提供32Gbps的帶寬。思科PortChannel技術的主要優點是，捆綁式物理鏈路可以位于交換機任何交換模塊的任何端口上。將物理鏈路分布在多個交換模塊之后，不但能為鏈路故障提供保護（例如電纜斷裂和光纖瑕疵），還能防止交換模塊失效。

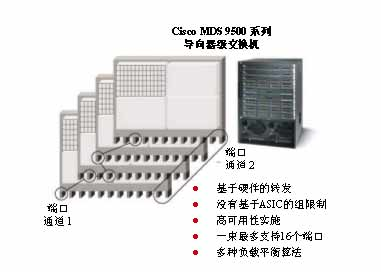

    圖7

    Cisco MDS 9500系列中的端口通道

    Cisco MDS 9500系列多層導向器在PortChannel上支持兩種負載平衡算法。第一種算法先查看幀的源和目標FC_ID，再進入PortChannel，然后通過源和目標FC_ID在幀內創建硬件分區，作為這些流量應該在虛擬鏈路中采用哪條物理鏈路的索引。來自這個源?目標FC_ID對的流量將一直使用同一條鏈路傳輸。其它源?目標FC_ID組合將制訂獨立鏈路決策，有可能通過或者不通過同一條鏈路傳輸。從目標到源的流量不必要通過同一條物理鏈路傳輸，因?yàn)槟繕?biāo)方交換機也在對鏈路流量執行獨立決策。

    Cisco MDS 9500系列中的第二種算法是根據源?目標FC_ID以及操作的Exchange_ID（OX_ID，RX_ID）平衡負載。每次執行操作時，都使用一個新的Exchange_ID，并制訂新的物理鏈路決策。即使在相同的源節點與目標節點之間，這種方法也能大大提高整個PortChannel的效率。利用這種算法，來自相同源節點和目標節點的交換可以沿PortChannel鏈路分布，且仍然能夠保持任何一次交換中所有幀的順序。

    基于角色的安全性

    安全性一般不與高可用性一起考慮。但是，人工錯誤是引起停機的主要原因之一。用戶可能沒有意識到某項命令的結果就錯誤地了執行了這個命令。Cisco MDS 9000系列多層導向器和矩陣交換機支持基于角色的安全方法，以保證只有合法個人才能訪問網絡內的主要功能。管理員將為每個用戶指定一個角色，用group_ID表示，用以說明在網絡內的特定訪問權限。這種訪問權限規定了可以執行的命令，即某個權限可以訪問命令行界面（CLI）命令解析器樹的哪些節點。例如，管理員可以規定一個稱為“no_debug”的角色，這個角色可以執行debug命令以外的任何命令。這種許可系統可以精確地解析器樹中的第2個級別，因此，管理員甚至可以規定一個稱為“no_debug_fspf”的角色，這個角色允許用戶執行任何系統命令，包括debug命令，但FSPF debug命令除外。角色可以利用CLI命令在交換機內規定和分配。為簡化管理，還可以在Radius服務器中集中分配角色。系統提供兩個默認角色，稱為網絡管理員（完全訪問）和網絡操作員（只讀訪問）。用戶最多可以規定64個具體角色。只有擔當網絡管理員角色的用戶才能創建新角色。

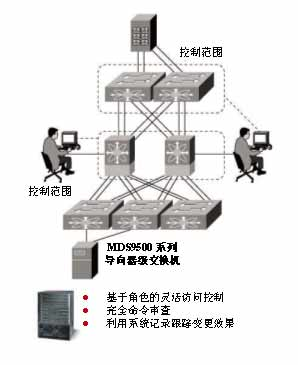

    圖8

    Cisco MDS 9500系列基于角色的訪問特性

    總結

    存儲網絡中的停機將對整個商業基礎設施造成巨大影響，使企業每年蒙受數百萬美元的損失。通過設計高度靈活的強大存儲局域網，可以顯著縮短甚至消除停機時間。Cisco MDS 9500系列多層導向器提供硬件冗余性和可靠性，能夠?qū)崿F(xiàn)99.999%的硬件正常運行時間。除硬件冗余性外，Cisco MDS 9500系列還提供永續性極高的軟件，能夠利用全新的高可用性特性集消除存儲網絡中的停機情況。
