一個或多個客戶代理(Client Agent)：



    通用技術引擎(CTE)組件：



    當CommCell被正確安裝和配置后，上述元素即可被CommCell Console管理和監控，而CommCell Console™的標準化圖形界面是不會因為系統配置的不同而改變的。

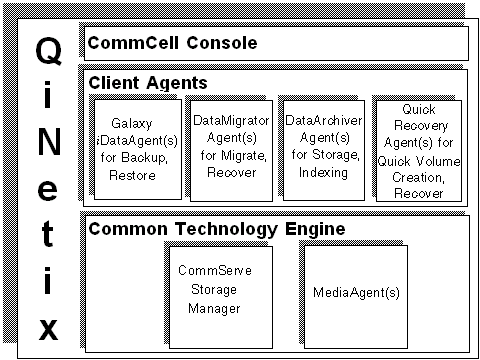

    QiNetix體系結構

    1、客戶代理(Client Agents)

    客戶代理是為特定操作系統或應用程序提供數據保護和恢復操作的軟件模塊。多種代理的組合可以用于同一臺主機以提供各種數據類型的保護。下面對幾種主要的客戶代理進行描述。

    1.1、iDataAgents

    iDataAgent是用于數據備份和恢復的軟件模塊。QiNetix軟件提供了各種iDataAgents，每種分別用于不同的數據類型和操作系統。如果一臺主機具有多種類型的數據，那需要為每種類型配置一個iDataAgent。例如，為確保一臺運行Microsoft Exchange服務器的主機的數據安全，則需要配置如下iDataAgent：



    在CommCell Console窗口中，此主機下將出現兩個不同功能的iDataAgent。

    1.2、DataMigrator Agents

    DataMigrator Agents是另外一種功能的軟件模塊，它可以定期的將暫時無用或很少使用的數據從主機存儲上遷移至二級存儲，從而可以降低主存儲的數據占用。QiNetix軟件提供了多種DataMigrator Agents，每一種為特定的數據類型服務。由于DataMigrator Agents減少了主存儲中的數據總量，因而同時也縮短了主存儲的備份窗口。

    1.3、Quick Recovery Agents

    Quick Recovery Agents是利用最新的快照技術在磁盤上創建快速恢復卷的軟件模塊。這些快速恢復卷可以在數分鐘內將將相應的數據恢復。Quick Recovery Agents可以和對主要存儲進行訪問的應用程序(Microsoft SQL Server 2000, Microsoft Exchange 2000和Oracle)緊密結合，從而確保所有的數據對象被正確同步和迅速恢復。當需要時，Quick Recovery Agents允許用戶創建頻繁的數據鏡像以用作迅速的應用恢復；同時，iDataAgent可以對這些數據鏡像進行備份和恢復操作。

    1.4、DataArchiver Agent

    DataArchiver Agent是為了保存將長期數據和索引數據的軟件模塊。它的主要功能就是將某些數據保存在生產環境以外。DataArchiver將這些數據歸檔和索引以后就將他們移出主機系統。這樣，大量的數據可以被安全的保存并且可以根據要求重現。

    2、通用技術引擎(CTE)

    通用技術引擎(CTE)包括了數個軟件模塊，它們將對客戶代理和存儲介質的管理納入了CommCell的體系中。下面著重介紹它的幾個組件。

    2.1、CommServe StorageManager

    CommServe™將CommCell的各個元素綁定在一起，它是CommCell的協調者和管理者。CommServe在CommCell體系中同各個代理進行通訊，發起數據保護、數據管理和數據恢復的操作。同樣，它也可以和MediaAgents通訊對其介質子系統進行管理。CommServe包括了一個存放所有與CommCell相關的信息數據庫。另外，它還提供了數個對CommCell進行管理和監控的工具。

    2.2、MediaAgents

    MediaAgents負責在客戶代理主機和存儲介質之間傳遞數據。每個MediaAgent可以和本地或遠端的一個或多個存儲設備進行通訊，當然，這些存儲設備包含存儲介質。QiNetix系統對眾多的存儲設備均有很好的支持。

    MediaAgents同樣可以作為數據復制的管理者對數據的傳輸機制進行平衡，例如第三方復制等。在這種情況下，MediaAgent可以和Quick Recovery Agent和Serverless Data Manager進行交互操作進行數據移動。

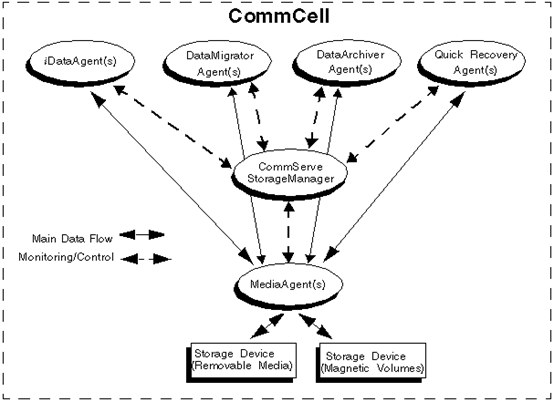

    下圖是CommCell的各組件的總體結構：



    3、QiNetix的部署

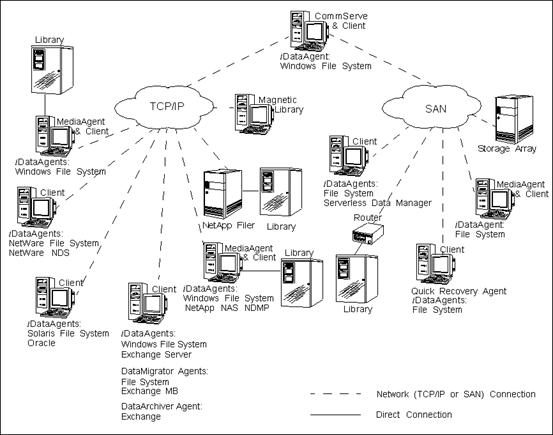

    QiNetix是符合模塊化標準的軟件，它可以根據需要部署在一臺或多臺主機上。一些管理員希望使用獨立的CommServer主機和獨立的MediaAgent主機；而另一些則是希望備份CommServe上的文件系統，直接將客戶代理安裝在CommServe主機上；還有一些則是希望將CommServe、MediaAgent和客戶代理安裝在同一臺主機上。QiNetix支持所有的這些配置方式，下圖是CommCell的配置實例：
