解決方案：館方采取了“平行擴容”的方式，引進了一套新的DELL|EMC CX300 SAN，用兩套SAN構成雙塔方案，分別支撐圖書館管理系統與電子資源服務系統。

    應用效果：雙塔方案已于2004年9月正式上線，目前，兩大應用系統運行平穩，服務響應效果令人滿意。

    新館舍，新資源，新規劃

    山東大學威海分校是山東大學的重要組成部分。截至2004年9月，該分校的全日制在校生已超過1.2萬人，成為山東大學本科教育的重要基地。山大威海分校高度重視特色學科與應用學科的發展，在韓國研究、海洋生物研究等學術領域獨樹一幟，其鮮明的學術特色豐富了山東大學的整體學術面貌。

    山東大學威海分校圖書館創建于1987年，是一所典型的中等規模高校圖書館。2003年以前，該館的服務對象主要是威海分校的1萬多名師生，服務內容包括印刷文獻和電子文獻等兩大塊。在印刷文獻方面，該館藏有中外文圖書30余萬冊，另有大批中外文期刊和報紙，對分校師生開放借閱；在電子文獻方面，該館主要利用濟南總校圖書館的電子資源，通過連接兩校區之間的2M專線，分校師生可登錄并使用總校館藏的60多個大型中外文數據庫。

    2003年，威海分校圖書館高達12層的新館舍正式落成，圖書館的整體實力與服務能力大大增強。隨著基礎設施條件的改善，圖書館制定了新的發展規劃，該規劃的核心內容有兩條：一是加強電子文獻引進力度，在文獻的內容上與總校圖書館形成有機互補，利用兩校區之間的專線，讓分校新引進的各類電子文獻為包括總校在內的全體山東大學師生提供服務；二是建設一個內容豐富的電子音像資料庫，該庫將以同樣的方式，為濟南和威海兩大校區的師生同時提供服務。

    硬件擴容的方案考量

    電子資源的增加與服務對象的擴大，必然要求硬件系統的升級。威海分校圖書館原有的硬件設備主要包括3臺戴爾PowerEdge服務器（2臺PE6650、1臺PE2650）與1套DELL|EMC CX200光纖盤陣，它們構成了一個完整的SAN結構。最初，由于威海分校圖書館自有的電子資源很少，因此這些設備基本不承擔電子資源運營的任務，而是主要支持“匯文文獻信息服務系統”，以實現圖書館的自動化管理。

    新館舍落成后，根據新規劃，僅在2004年，威海分校就需要引進“書生之家”、“美星外文數字圖書館”、“APABI教學參考書數據庫”和“隨書光盤”等四項電子文獻資源，增加音像資料的VOD點播服務，并將上述服務對象從原來的1萬多人增加到兩大校區共5萬多人。所有這些，都要求對原有的硬件平臺實施大規模擴容。

    據圖書館信息技術部主任王振云先生介紹，在研究擴容方案時，曾有過兩種考慮，一是在原有SAN架構內擴容；二是再建一套新SAN，實施平行擴容。圖書館方面經過深思熟慮，最終決定采取第二套方案；而選擇雙SAN方案的最根本原因，就是“匯文系統”和“電子資源服務（包括電子文獻服務和視頻VOD服務）系統”之間的巨大差異。

    王先生從以下幾個方面比較了兩個系統之間的差別：第一，它們的數據安全級別不同。前者儲存了圖書檢索目錄和借閱記錄，一旦丟失，重建很困難；后者的數據即使丟失，也可從供應商那里再次獲得。第二，它們的存儲環境變動程度不同。前者比較穩定，數據增加慢，其后臺存儲在長時間內無須變動；后者則不然，隨著新資源的不斷引進，數據總量增加很快，而且每次新資源的引進，常常伴隨著陣列內存儲區域的重新劃分。第三，它們的I/O需求不同。前者服務對象少，數據量小，I/O的帶寬和總量需求都不大；后者服務對象多，數據量大，其中還有流媒體數據，對I/O總量和系統帶寬的要求都更高。

    王先生總結說：“總體來看，前者是一個OLTP系統，后者則側重資源服務，把它們放在一個SAN內，相互之間會有影響?？紤]到這些因素，我們決定為電子資源服務系統專門引進一套CX300，再建一個SAN?！闭劶盀楹芜x擇CX300，闞先生說：“我們一直在用CX200 SAN，對SAN在結構上的科學性、對DELL|EMC產品的優良性能，都留下了深刻印象?！薄拔覀冊敿毜亓私饬薈X300產品，認為它在性能上和擴展性上完全符合我們的要求，因此我們最終決定引進CX300 SAN，用新舊兩套SAN相互配合，構建‘雙塔式’硬件平臺?！?BR>
    平行擴容，構建雙塔方案

    2004年8月，威海分校圖書館新購進1套DELL|EMC CX300，并同時采購了2臺戴爾PE2650服務器。上述設備到位后，館方對全部服務器和存儲設施（包括最初引進的1套CX200、2臺戴爾PE6650、1臺戴爾PE2650）進行了統籌與重新配置，建成了以CX200和CX300為中心的2個不同的SAN，它們以雙塔的方式，分別支撐起“匯文系統”和“電子資源服務系統”。

    A塔：以DELL|EMC CX200為中心的SAN

    前端主機：2臺戴爾PE2650服務器。

    它們均安裝了ORACLE 9i數據庫軟件，以雙機熱備（ACTIVE/STANDBY）的方式，支撐“匯文系統”，負責圖書采購、編目、借閱、檢索等各環節的自動化管理。為提高設備利用率，雙機中的備用（STANDBY）服務器還同時承擔了圖書館系統的WEB發布任務。

    后臺存儲：1套DELL|EMC CX200光纖盤陣。

    該CX200光纖盤陣是“匯文系統”的存儲后臺，它共配7塊73GB光纖通道硬盤，做RAID5后，實際存儲量約500GB。CX200與前端主機之間，通過1臺8口BROCADE光纖交換機相連接?！皡R文系統”的全部數據均存放在CX200之上，此外，它還為WEB系統提供必要的后臺數據存儲支持。

    B塔：以DELL|EMC CX300為中心的SAN

    前端主機：2臺戴爾PE6650服務器+1臺戴爾PE2650服務器。

    2臺PE6650共同組成了“電子資源服務系統”的核心服務器。其中，第1臺PE6650負責運營“書生之家”、“美星外文數字圖書館”、“隨書光盤”等三項電子文獻資源；第2臺PE6650在運營“APABI教學參考書數據庫”的同時，還承擔著運營電子音像資源，為用戶提供視頻和音頻VOD點播服務的使命。

    1臺PE2650負責運營“電子閱覽室管理系統”。威海分校為提高SAN架構的利用效率，將“電子閱覽室管理系統”也納入到本套SAN之中；該PE2650的具體職能包括：對用戶在電子閱覽室上網、檢索數據和下載文件進行計費，對用戶終端進行監控，對相關數據進行統計分析等。

    后臺存儲：1套DELL|EMC CX300光纖盤陣

    該CX300是“電子資源服務系統”的存儲后臺，它共配21塊146GB光纖通道硬盤（1塊為全局熱備盤），做RAID5后，實際存儲量約2.6TB。CX300與前端主機之間，通過1臺8口BROCADE光纖交換機相連接。

    在CX300所擁有的2.6TB存儲空間中，約1.2TB用于存放“書生之家”、“美星外文數字圖書館”、“隨書光盤”等3項應用的后臺數據；約1.5TB用于存放“APABI教學參考書數據庫”、“VOD點播”等2項應用的后臺數據；其余空間用于存放“電子閱覽室管理系統”的后臺數據。

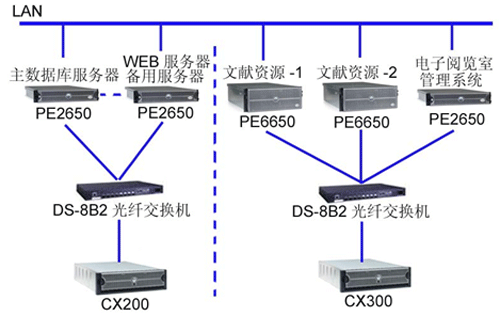

    本方案完整的拓撲結構圖如下：

    各行其道，秩序井然；展望未來，潛力無限

    2004年9月，按照上述方案構建的“數字圖書館”兩大系統正式上線。到2004年12月，在“匯文系統”繼續保持穩定運行的同時，新建的“電子資源服務系統”已面向威海分校和濟南總校的5萬師生全面開放，其中僅視頻資源的日訪問量就達到近萬次，但VOD的圖像畫面始終保持清晰、流暢，應用效果令人滿意。

    闞洪海先生具體負責上述兩個系統的管理，他對新引進的DELL|EMC CX300給予了很高的評價：“CX300為構建高帶寬的光纖通道SAN奠定了堅實的基礎。它在冗余能力和可擴展性方面的優勢非常突出，流量高峰到來時，它的性能可以絲毫不受影響。更重要的是，它能夠輕松擴容到8.8TB，這種優異的可擴展性確保了我們可以根據規劃要求，逐步增加電子資源的種類，不斷改進我們?yōu)榉中：涂傂Ｓ脩籼峁┓?wù)的能力?！?BR>
    談到雙塔方案本身，闞先生將它總結為“平行擴容、另起爐灶；雙塔并立、各行其道”。他進一步指出：“我們用兩套SAN方案比較好地解決了運營兩種資源（印刷文獻和電子文獻）、支撐兩個系統（匯文系統和電子資源系統）、服務兩類用戶（威海分校師生和山大全體師生）的目標，兩股不同的數據流得以各行其道，秩序井然?！?BR>
    信息技術部主任王振云先生總結說：“其它的分校圖書館乃至某些中等規模的高校圖書館，也面臨著與我們一樣的問題。其實，幾乎所有的圖書館在走向數字化的進程中，都必須同時承擔‘傳統資源管理’和‘電子資源運營’這兩大使命。在這個意義上，希望我們用兩套SAN管理兩類資源的方法，能對別的圖書館搞數字化建設有一些參考作用。”展望未來，王先生認為：“雙塔方案最大的特點是非常靈活。它們既可各自擴容，又可相互支持，甚至在未來必要時，還可通過進一步擴容實現相互備份乃至環行異地容災，所有這些，都為我們將來實現館際協作和異地辦學展示了非常廣闊的應用前景?！?/P>
