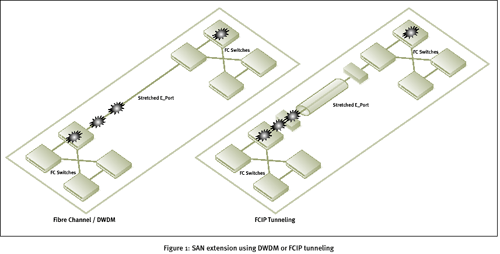

圖一：通過DWDM或FCIP隧道進行的SAN拓展
圖一：通過DWDM或FCIP隧道進行的SAN拓展
只要一個潛在的地址沖突在兩個以上相連的光纖交換機上發生，SAN就會啟動一個“首要交換機選擇過程”。不論這兩臺交換機是于同一數據中心僅數步之遙， 或是相距數百里，在它們的擴展端口建立連接都可能引發光纖網絡重新配置。一個比如跨越廣域網的E_Port連接的光纖網絡連接，對中斷應用的光纖網絡重新配置都是十分脆弱的，這重新配置程序可能是因本地站點事件或由廣域網傳輸間斷所引起的。
傳統的SAN拓展會在兩個遠距地點之間構建一個光纖通道網絡。如圖1-A所示，E_Port連接可能在城際距離上直接通過了專屬的光纖，或者通過密集波分多路復用（DWDM）穿過光纖光纜站點。原始光纖通道擴展可以支持半徑50哩以上的城際距離需要。而若進一步拓展則可使用FCIP（Fibre Channel over IP）隧道協議和IP網絡服務（如圖1-B所示）。FCIP只是簡單地將每個光纖通道楨包裹在IP 數據報，然后通過IP網絡傳送。在接受方，封裝的IP 數據報被移除，而其中的原始的光纖通道楨被傳送到遠距的SAN中。
不論通過光纖通道直接連接、DWDM還是使用FCIP協議，“標準光纖通道網絡構建”的情況都會發生。光纖通道交換機任一端之間被延伸的E_Port連接都會啟動它們之間的傳統首要交換機選舉協議。從構建光纖通道的角度而言，額外延遲傳輸時間是延伸E_Port連接和本地數據中心E_Port連接的唯一區別，它通常由WAN連接及引入的FCIP或DWDM設備所引起。
如圖1中的各個圖表顯示，一個本地站點的光纖網絡重新配置必然蔓延到其它站點。例如一個運行中、與域ID有沖突的光纖交換機被合并進一個網絡，整個被延伸的光纖網絡都必需進行重新配置。同樣道理，廣域連接的中斷會引起單個拓展SAN轉為孤立的SAN島嶼，直至穩定服務已恢復。在任何一種情況下，存儲傳輸都會中斷一段時間。對于類似災難恢復的關鍵任務遠距離存儲應用，一個延伸的SAN變成破壞其建立的本意。擴展SAN是為了保證數據可用性，但因為重新配置反變成引入了不穩定性，以至影響了高度可靠的數據訪問。

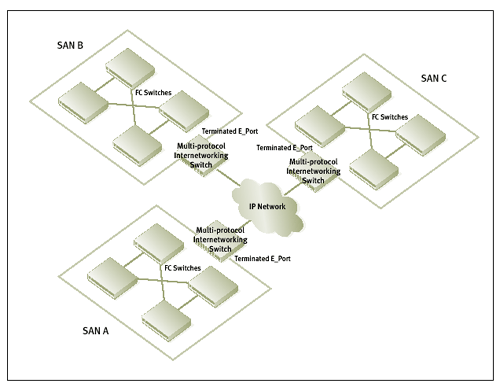

圖2：使用iFCP的SAN路由確保每個區域的獨立性
憑借安全的多協議SAN路由，可避免重新配置光纖網絡
因為傳統的SAN擴展方案形成的是一個大型、扁平的光纖通道網絡，所以在數據中心之間或不同地理位置的遠程站點建立穩健的大型部署配置是十分困難的。類似于上世紀80年代時的連接局域網處于第二層（鏈路層），，擴展后的SAN在正常數據流通過程中十分容易受到數據泛濫或者廣播風暴(broadcast storm)的干擾，有見及此，能夠在SAN島嶼間提供連接功能并且保持每個本地SAN獨立性的第三層路由功能應運而生。McDATA提供的SecureConnect SAN路由技術配合iFCP協議的使用可大幅減少光纖網絡重新配置的問題。
SecureConnect SAN路由技術是由Nishan System公司首創，并在其IP存儲交換機中使用，該公司在2003年被McDATA收購。SecureConnect SAN路由技術能夠為每個本地SAN光纖網絡提供具備互操作性能力的E_Port連接。然而，與傳統SAN擴展模式不同，SecureConnect SAN路由技術在每個站點中止E_Port連接。因此，光纖網絡的搭建因此被限制在每個地點，而且光纖交換機到交換機間的協議也無須貫穿整個IP網絡。如圖2所示，如果兩個甚至更多的地點由McDATA的SAN路由器連接，每個地點將仍然擁有一個獨立的SAN。在存儲設備及服務器間，只有被授權(被分區)的連接允許通過IP網絡。
在保持每個本地SAN獨立性的同時，SecureConnect SAN路由解決方案保證了每個地點的應用中斷將被隔離，而不會影響到其它地點。如圖2所示，一個在SAN C的光纖網絡重新配置不會影響SAN A與SAN B間的存儲傳輸。這樣，不但為相連的SAN提供了最大的穩定性，還確保了災難恢復、磁帶備份整合、及其它存儲應用的高可用性。
與第三層網絡路由相同，SecureConnect SAN路由不但保證了各SAN分區間數據的可靠傳輸，也避免了整個存儲網絡暴露于應用全面中斷的潛在風險。如同第三層的路由器可緩解連接局域網經常遇到的廣播風暴一樣，McDATA的Eclipse交換機及SecureConnect SAN路由技術提供針對光纖網絡重新配置在應用中斷時的錯誤隔離功能?？蛻艨梢岳镁邆涑杀拘б娴腎P網絡服務，來部署復雜的、多重SAN存儲解決方案。
除錯誤隔離外，SecureConnect SAN路由解決方案能夠減少地址重復問題，從而簡化SAN的連接。McDATA的SecureConnect SAN路由技術允許在不同的光纖交換機上使用相同的域地址分配(Domain addressing)，而不會出現任何路由問題。例如，在圖2中，在SAN A中的一個光纖交換機能夠使用與SAN C相同的域名。由于交換機屬于的SAN各自獨立，SAN間的地址沖突將不會發生。
SecureConnect SAN路由引擎只為授權的設備提供合適的地址翻譯，確保在網絡中的溝通。因此，管理員無須經常監控或者操縱交換機地址來避免域名沖突了。
