在本次規劃設計中主要以現有服務器、磁盤陣列和其他存儲設備為基礎，構架一個全新的數據存儲模式，突出以數據為中心的理念；同時，兼顧考慮原有存儲資源的合理利用。以Windows平臺為主，兼顧將來向Unix平臺的遷移,并充分考慮到它的擴展性。在確保系統運行的高可靠性和不間斷性的同時，具有完備的備份管理及冗災恢復功能，實現高效快速地?cái)?shù)據備份與恢復。通過災難恢復可使系統在災難發生后無需重新安裝操作系統便可恢復正常運行狀態，包括恢復操作系統、應用軟件、系統設置、分區的信息和數據。

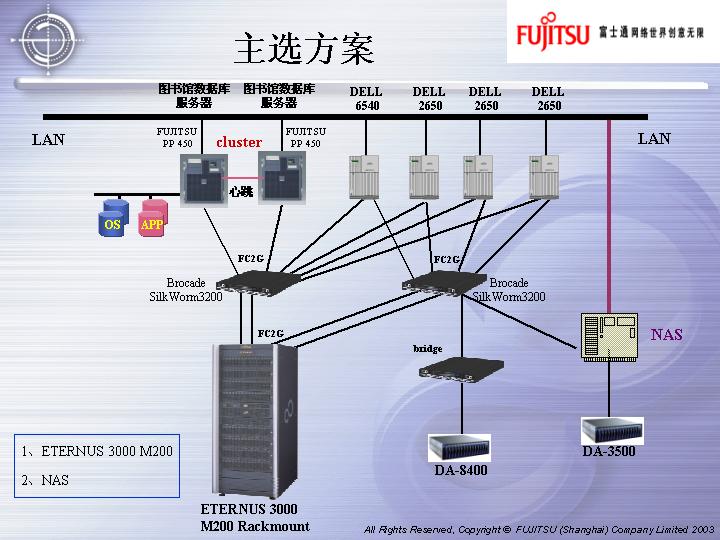

我公司通過對山東師范大學圖書館存儲系統需求的了解，制定了本次方案，拓?fù)鋱D如下。
方案采用的主要設備有：
交換機：2臺Brocade SilkWorm 3200 光纖交換機
小型機：2臺Fujitsu PRIMEPOWER 450小型機
光纖盤陣：Fujitsu Eternus 3000 Model 200光纖磁盤陣列
（51塊146GB硬盤）
NAS 存儲： Netstreamer NAS2151
HBA卡：6塊LSI 40919O 64bit 2Gb/s光纖通道適配卡
2塊富士通光纖通道適配卡
橋接器：ATTO 2300R (1*Fibre Channel接口、2*Ultra 160 scsi LVD/SE接口)
（已有設備：DA8400 + DA3500 + Dell 服務器）
方案采用的軟件有：
雙機熱備軟件：Fujitsu SynfinityCluster集群軟件
存儲備份管理軟件：CA Brightstor ARCserve Backup V9備份軟件
集群軟件：Microsoft Windows server 2003 Enterprise
本方案中圖書館采用了FUJITSU公司的兩臺小型機（PrimePower450），作為圖書館ILAS系統關鍵性業務的雙機熱備的高可用性應用平臺，內部系統做到磁盤鏡像保護，分別承擔保護系統盤與應用盤，并通過富士通公司的機群軟件SynfinityCluster對小型機進行集群管理，充分保證了系統的安全性和高可靠性，確保應用可以7*24小時不間斷地運行。通過采用2臺Brocade SilkWorm 3200 光纖交換機與2臺Fujitsu小型機（PrimePower450）及磁盤陣列(Eternus 3000 M200)組成一個無單點故障的高效的SAN架構存儲。為了考慮到系統的存儲備份及充分地利用原有的設備，通過ATTO 2300R橋接器與圖書館原有DA8400磁盤陣列連接，通過ATTO 2300R橋接器將DA8400磁盤陣列的SCSI協議轉換為Fibre Channel協議，這樣DA8400就可以作為一臺光纖盤陣連入了SAN存儲網絡并作為整個方案中的數據備份中心實現LANFREE備份功能。另外，為了緩解圖書館系統的文件數據的存儲，配置了一臺NAS機頭Netstreamer NAS 2151與圖書館原有的磁盤陣列DA3500連接組成NAS存儲系統,并將（Netstreamer NAS2151+DA3500）與SAN相連實現SAN+NAS存儲結構的融合。NAS存儲通過HBA卡與SAN交換機相連，并通過NAS服務器自帶的千兆網卡與圖書館局域網相連，NAS作為數據網關的應用起到了優化文件I/O的作用。
圖書館的4臺媒體應用服務器（DELL6540x1 和DELL2650x3）通過Windows Server 2003 Enterprise操作系統的群集功能來實現服務器的1備3的群集功能，并最終可以擴展至8臺服務器的群集。在備份管理上，采用了CA公司的BrightStor ARCserver Backup可以實現從Primepower450小型機到橋接器+DA8400存儲的LAN備份以及從媒體應用服務器（windows+SQL2000）到橋接器+DA8400存儲的LANFREE備份，通過BrightStor ARCserver Backup的災難恢復功能可使各服務器的操作系統在災難發生后迅速恢復服務器，使之快速達到正常的工作狀態。
從以上的案例我們可以看出，在目前的教育行業存儲系統建設中，存在著大量原有設備的升級和改造，如何能夠合理地利用原有設備將系統進行完善規劃，實現系統的安全性、可靠性以及高效的冗余備份，才會贏得今后教育行業系統內用戶的認可。
