數據的安全無疑已經成為企業信息化的重要一環，同時，在很多關鍵行業及部門，數據的高可用也逐步被重視。不可避免的計算機硬件或軟件故障所造成的數據丟失和信息停運一直困擾著IT管理員。解決這個問題的一個辦法就是采用高可用系統。大恒存儲緊跟國際存儲技術的發展方向，推出基于Microsoft MSCS高可用系統整體存儲解決方案，為企業中不能停滯的數據運作提供四個9（99.99%）的數據連續運作能力。

    方案平臺

    ? 2套高性能PC服務器
    ? 光纖磁盤陣列1套
    ? 大恒ACCSTOR FS8000光纖磁盤陣列
    ? HDS 9570/9580V或其他FC陣列
    ? 1套磁帶自動加載機
    ? 1套光纖通道交換機
    ? 光纖HBA卡
    ? Microsoft Windows 2000 Advance Server
    ? Veritas存儲備份軟件
    ? Veritas 存儲管理軟件

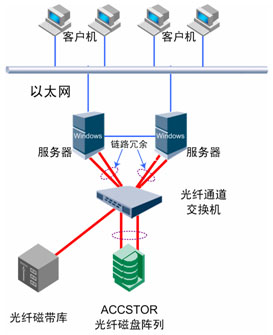

    方案拓撲

     方案說明

    大恒存儲HA高可用存儲方案采用Microsoft Windows2000 Advance Server操作系統，通過操作系統內置的MSCS集群應用軟件組建兩臺或多臺應用服務器的Cluster服務，以達到關鍵數據服務的不停機運作，實現數據和服務的高可用性。本方案以大恒ACCSTOR FS8000光纖磁盤陣列為存儲平臺，服務器、光纖陣列和交換機全部采用雙路徑連接，提供兩個光線環路冗余，以保證數據傳輸高可用性和提供高帶寬數據讀寫能力。

    本方案使用光纖磁盤陣列而放棄傳統的雙通道SCSI陣列，這樣做的優勢有三點：1、與SCSI陣列相比，光線盤陣的性能優勢明顯；2、隨著技術和制造業的進步，光纖盤陣的價格與傳統SCSI盤陣相接近；3、光線盤陣的擴充能力強。因此出于保護用戶投資和提供持續發展的目的，我們特別推薦大恒ACCSTOR FS8000光纖磁盤陣列為用戶HA方案首選。

    方案特點

    ? 系統的高可用性

    采用基于Microsoft MSCS集群服務軟件以及大恒ACCSTOR光纖磁盤陣列組成集群服務系統，從硬件和軟件層面為用戶數據提供安全保障。

    在軟件方面，Microsoft MSCS集群服務采用雙機或多機并行（主?備）運作方式進行數據處理，當一臺服務器發生故障時，其它的服務器會自動接管運算，無需人工干預，使應用服務繼續運行，以此來減少或避免因計算機軟件、硬件故障和其它未知原因帶來的停機損失。

    在硬件方面，雙光纖通道卡、雙光纖鏈路、雙磁盤接口的冗余設計方式避免因為單個物理硬件故障而造成的服務中止，從硬件層面避免單點故障。大恒ACCSTOR FS8000磁盤陣列關鍵部件模塊化設計，支持帶電模式下熱拔插操作，為24×7全天候運作提供保障。

    ? 系統的高性能

    大恒存儲HA高可用性存儲方案采用2Gb光纖通道技術，提供高達200MB/s的數據傳輸能力，結合Brocade SilkWorm 3200光纖通道交換機的專利設計，以及大恒ACCSTOR FS8000采用的IBM PowerPC RISC 400MHz處理器，為用戶提供超高性能數據存取能力。

    近線磁帶備份系統通過光纖通道技術與光纖交換機連接， 采用LAN-Free備份方式，有效降低IP網絡上因為數據備份而產生的數據流量，增進網絡和服務器性能。

    ? 系統的高擴展性

    大恒存儲HA高可用性存儲方案采用光纖通道技術，比傳統SCSI陣列支持更多的硬盤和服務器，可以根據用戶的需求隨時擴展成更大規模的存儲區域網絡-SAN，為用戶數據存儲能力的提升提供升級潛力。

    適用行業

    大恒存儲HA高可用存儲方案有廣泛的行業應用適用性。采用光纖通道技術組成的HA高可用性系統不僅可以完成數據處理的高可用性和高可靠性，而且還可以提供SAN存儲區域網絡的升級擴充能力。
本方案適用于對數據連續運作能力和數據處理高可用性有較高要求的金融證券、教育軍事、政府部門等行業。也可以應用石油勘探、計費系統、數據庫服務等行業。
