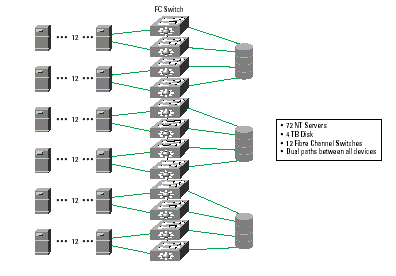

圖1：網狀光纖信道交換機

    雖然光纖信道方法滿足基本的接入要求，但交換機間的鏈路上很可能出現擁塞。此外，這種體系結構的成本也超出了醫療研究機構的經費范圍。

    思科存儲路由器是經濟的解決方案

    正如研究機構所發現的，iSCSI可為服務器及存儲器合并提供經濟且可擴展的存儲網絡。思科Catalyst 6500提供高可用的數據中心級千兆以太網交換/路由平臺來滿足可擴展性、性能及強韌性要求，支持服務器與存儲器的連接。思科SN 5420 存儲路由器可提供到一對光纖信道交換機的冗余iSCSI路徑。ISCSI利用面向連接的TCP協議來提供可靠的業務。以太網已經成為IT網絡的一部分，這意味著訓練有素的人員已經到位以及存儲網絡安裝工作的簡便性(圖2)。

    這種iSCSI解決方案將SCSI同時作為物理接口及存儲協議這一因素考慮在內。SCSI協議上的應用是標準化應用，以便與存儲設備進行通信。傳輸系統位于應用與存儲設施之間。首先是SCSI并行接口。然后是光纖信道?，F(xiàn)在，iSCSI是在公認傳輸系統上運行的公認的存儲協議：TCP/IP及千兆以太網。

    選擇思科 iSCSI還因為成本低廉。由于研究機構已經安裝了 TCP/IP及千兆網絡，因此iSCSI解決方案既不會超過他們的預算限度，又可滿足存儲網絡需求。

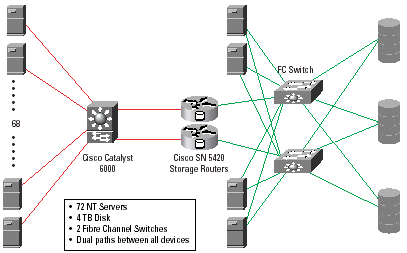

 圖2：用于存儲網絡及存儲接入的高可用的iSCSI及光纖信道方法

    用于存儲網絡的iSCSI以及用于存儲接入的光纖信道

    思科存儲路由器不僅能夠滿足研究機構的預算要求，而且還允許調節存儲性能以滿足機構要求。對于醫療研究機構來說，存儲接入是首要需求。鑒于解決方案應包括高性能服務器，研究機構認為將這些服務器與光纖信道交換機直接相連是非常重要的。這種調節系統的能力對同時滿足結構的成本及性能要求至關重要。 選擇思科存儲路由器的最終結果是：通過千兆以太網將iSCSI的可擴展性及成本優勢帶給存儲網絡，并為存儲接入保留光纖信道。這種混合方法使醫療研究機構能夠同時降低資本開銷及運行開銷。

    應用透明性

    NT主機中帶有通用SCSI層的應用接口無法區分iSCSI與光纖信道間的差別。這種透明性為醫療研究機構設計存儲網絡提供了全面的靈活性。

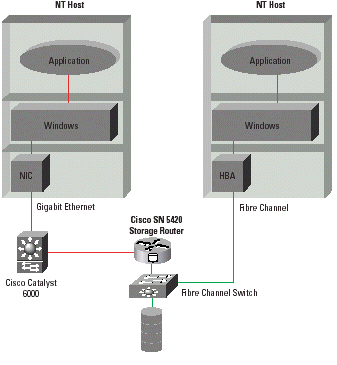

圖3：從應用的角度看,不管是與iSCSI還是與光纖信道相連接，存儲器看起來都是相同的。

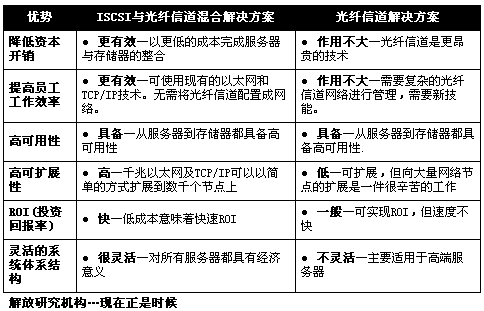

    主要優勢對比

    iSCSI姍姍來遲。SCSI協議需要TCP/IP提供的可靠傳輸。運行在千兆以太網上的iSCSI是經濟的解決方案，可滿足客戶的性能、增長及靈活性需求。未來的存儲網絡將使用簡單的可信協議。現在正是客戶向iSCSI移植并利用已有知識和培訓的好時候。
