• 高可用性


• 高可靠性


• 高擴展性


• 充分保護用戶投資

    2．系統方案設計目標

• 網絡連接采用SAN（存儲局域網絡）架構，保證系統的高性能?？稍赟AN網上任意增加存儲設備，提高系統的存儲容量。


• 系統采用全光纖磁盤陣列產品，保證系統的高性能。


• 所采用的磁盤陣列產品在結構上及硬件組成上完全是冗余設計（如陣列控制器、內部2條光纖環路、電源、風扇、鏈路控制器、雙口光纖硬盤等），不存在單點故障，確保整套系統的安全運行。


• 磁盤陣列可采用不同的RAID保護級別，保證用戶的不同需求。


• 存儲系統，可提供高可擴展性，可在線擴容，有很好的投資保護。


• 所有硬件均可支持熱插拔，保證系統應用的連續性。


• 系統升級不必停機，可在線升級。


• 系統具有良好的開放性，不同廠家產品之間能夠互連。系統支持多種主機系統及集群系統。


• 系統安全性很高，可根據用戶的要求，完成數據的隔離或共享。


• 可通過增加應用軟件來支持物理通路的冗余連接，以提高系統的安全性。


• 可提供遠程容災功能來防止意外災難引起的數據丟失。


• 存儲產品采用基于Windows的圖形管理界面，維護簡單。

    三、方案描述

    1、基礎方案

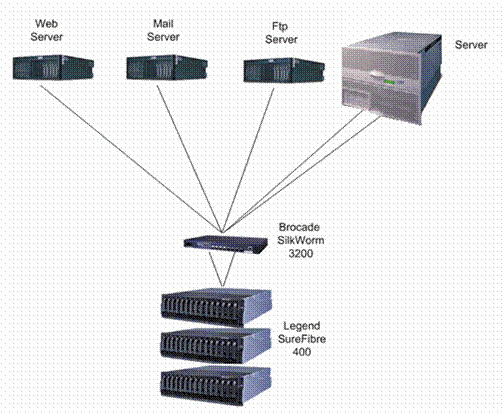

    根據數字圖書館第一階段的實際需求，我們建議采用聯想SureFibre400R2光纖磁盤陣列柜，加上4個SureFibre400J2光纖磁盤陣列擴展柜，總?cè)萘靠梢赃_(dá)到5.5TB，完全能夠滿足客戶數字圖書館項目第一階段建設的需要。中間采用Brocade SilkWorm3200光線交換機，服務器通過兩條FC通道與交換機連接，達到單機雙工的要求。這樣的設計是為以后擴容作準備。

    2、擴展方案

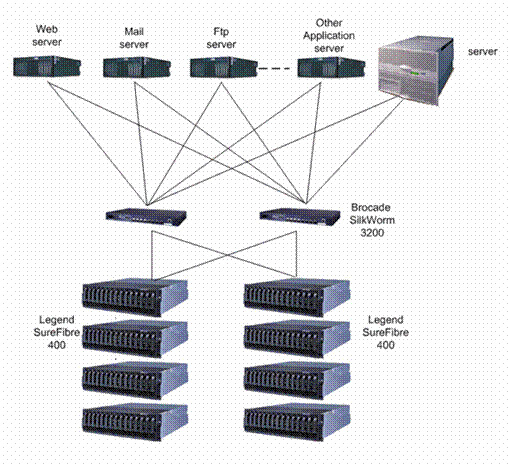

    擴展方案是在基礎方案的基礎上搭建起來的，主要是使用了兩個Brocade3200交換機，每臺服務器通過兩塊光纖通道適配卡（HBA），兩條光纖線路分別接入到兩臺交換機上，提供線路冗余；光纖陣列提供兩個主機接口，它們分別接入到兩臺交換機上，以提供線路冗余和提高性能。這時的容量可以達到17.2TB，可以將客戶圖書館的所有藏書的電子版都存儲起來。

    四、方案優勢

    經過對這所大學數字圖書館項目的實際需求的分析，并從學校的實際情況出發，同時考慮到今后系統的升級問題，特提出以上解決方案。該方案具有以下優勢：

    1、數據安全性得到了充分的保障，具體體現在：

• 數據本身的安全

    聯想SureFibre400R支持多種RAID等級：0、1、0＋1、1＋0、3、5，在多數情況下，我們推薦使用RAID5，因?yàn)镽AID5的硬盤使用率較高、安全性較高的RAID等級。除了RAID等級上的保護之外，我們的陣列還可以根據用戶的需求提供多個全局熱備份磁盤，一旦陣列中的任何一塊磁盤出現問題，全局熱備份磁盤都會立即工作，達到保護數據的目的。

• 陣列控制信息的存儲

    一般的陣列其陣列配置信息（包括硬盤分組、RAID劃分等信息），都存放在陣列控制器上，一旦控制器出現問題，那么存放在控制器上的配置信息就會完全丟失，即使更換新的控制器控制信息也無法挽回，那么硬盤上的數據就會丟失，給用戶造成無法估量的損失。聯想SureFibre400光纖磁盤陣列的配置信息都存放在硬盤上，這樣即使控制器出現問題也不會影響硬盤上的數據，而且當RAID組中的一塊硬盤出現問題，更換新的硬盤后配置信息會自動復制在新硬盤上，確保了數據的完整性和安全性。

• 邏輯設備的有效隔離

    聯想SureFibre400光纖磁盤陣列支持現在流行的絕大多數UNIX操作系統，WIN NT和WIN2K以及NetWare操作系統，它是一個真正的跨平臺的磁盤陣列系統。由于我們的磁盤陣列支持多種操作系統，為了使安裝了不同操作系統的服務器連接到陣列上不會識別到所有的邏輯單元，我們的管理軟件提供了SANMapping模塊，這個模塊允許你通過主機的World Wide Name(WWN)來控制開放系統主機對邏輯單元的訪問。你可以限制某個或某些主機對這個LUN的訪問。這個功能可以使其他主機看不到被保護的LU或無法訪問存在其上的數據。SureFibre400的SANArray Manager管理程序?yàn)镾ANMapping功能模塊提供用戶界面。

    2、數據集中存儲和管理

    我們?cè)O(shè)計的基礎方案和擴展方案都是構建在SAN網基礎上的，那么我們的方案就體現了SAN網絡的最大優勢和特點：數據集中存儲和管理。聯想SureFibre400光纖磁盤陣列自帶一套磁盤陣列管理系統，統一管理系統上的數據，提高了管理效率，而且可以在這個基礎上通過第三方軟件提供諸如快照、同步/異步復制等應用。

    3、SAN（存儲局域網）中的所有硬件設備，磁盤陣列、交換機都是按客戶實際需求配置，并充分考慮到設備的安全性和可擴展性。整套系統可通過在線升級來滿足客戶的不同需求。

    4、可以通過改變硬件配置，網絡連接方式提高網絡性能。

    5、通過增加網絡設備，存儲設備來進一步增加網絡容量，擴大SAN規模。
