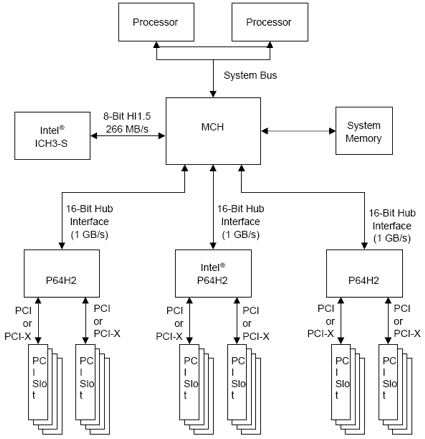

以往所采用連接MCH和ICH之間的HL(Hub-Link)協議是1.0，而在E7500芯片組中采用的HL協議提升為1.5和2.0兩個版本。之所以在一個芯片組產品中采用2個Hub-Link規范，是因?yàn)镋7500芯片組中為了滿足高數據吞吐設備的需求，采用64bit的PCI/PCI- X P64H2芯片提供了新的PCI-X接口。

E7500芯片組可以通過3個P64H2芯片提供3條HL2.0通道，每條通道可以為用戶提供1.066GBps的I/O帶寬，而且每個 P64H2芯片可以提供2個64位的PCI或PCI-X通道。根據不同的應用環境，主板廠商可以在主板上設置66、100甚至133MHz的PCI-X插槽，對于那些高速RAID或者其他需要較大數據傳輸速率的設備，E7500芯片組在PCI/PCI-X上的靈活配置以及強大的性能足以滿足目前設備的需要。

E7500芯片組中也配備了ICH3-S芯片，連接MCH與ICH3-S芯片的是1.5版本的Hub-Link，通過這條8位66MHz的數據通道，用戶可以連接PCI、ATA以及USB等設備。

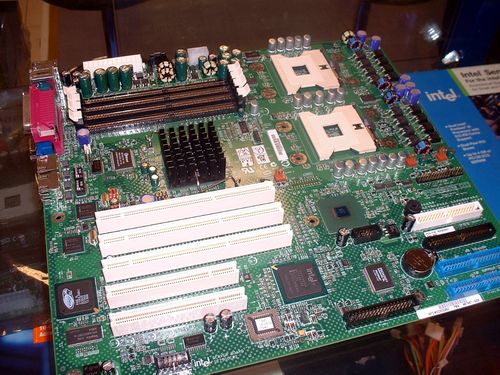

SE7500CW2 采用Intel Xeon 雙處理器和Intel E7500 芯片組，具有雙通道ECC DDR200/266內存和支持基于PCI-X外接卡的三段式PCI，為不斷發展的企業提供所需的內存容量和帶寬。

該主板提供具有廣泛兼容性的聯網能力、可擴展的帶寬，并可通過2個內置Intel PRO/100+ 服務器網絡連接提供冗余網絡連接。

服務器主板SE7500CW2以具有創新Intel NetBurst微體系結構的Intel Xeon處理器為基礎，最適用于需要高性能、低成本的應用系統和工作環境。支持多線程和多任務的超線程技術大大提高了處理器資源的利用率。

400MHz 系統總線提供的帶寬是上一代Intel 服務器處理器的3倍，而L1指令高速緩存可以極大提高緩存指令的效率。SE7500CW2是一款具靈活擴展性的服務器主板，旨在將基于至強處理器的解決方案延展到中低檔服務器領域，以適應中小企業應用所需。

?

Intel服務器主板SE7500CW2技術特點:支持1個或2個512KB L2的Xeon處理器;支持400MHz系統總線、Intel E7500芯片組雙內存通道，4個DIMM插槽，可支持高達4GB ECC DDR200/266內存三段式PCI總線5個PCI插槽:1個PCI-X 64位/133MHz插槽、2個PCI-X 64位/100MHz插槽和2個32位/33MHz插槽 2個內置Intel PRO/100+服務器網絡連接; 內置ATA/100 IDE和Promise Technologies雙通道ATA/100 RAID控制器; 包含1個單通道Ultra160 SCSI適配器; 基于Intel LANDesk Client Manager的管理解決方案。

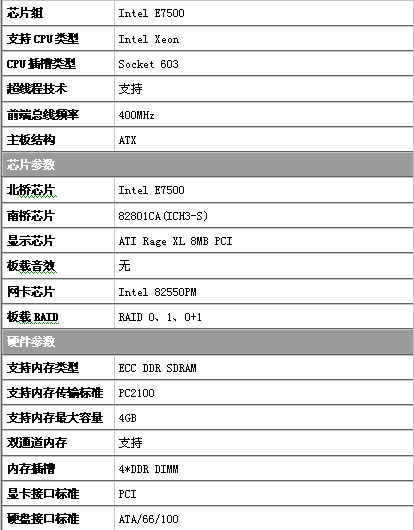

下面是SE7500CW2具體的配置參數:

Intel E7501是特別針對低端服務器推出的芯片組，同Intel E7500整體架構上是相同的，最大特點也就是支持到了533FSB的雙路Xeon了。Intel SE7501芯片組的內存系統支持雙路交叉訪問，數據帶寬高達4.3GB/s，可滿足多用戶的大量迸發訪問;E7501(MCH)芯片采用1005-pin FC-BGA封裝。

南橋82801CA(ICH3-S)采用421-pin BGA封裝，82870P2PCI/PCI-X控制器(P64H2)采用567-pin FC-BGA封裝。這些都是和E7500一樣的，所以說是其E7500的升級版本也有其道理。

?

E7501支持到了533FSB的Xeon，主板廠商在其它一些功能擴展方面再配合起來就能實現一系列針對不同性能要求定位的產品，例如可以板載雙通道Ultra320 SCSI控制器以及raid擴展等，所以即使是E7501的主板，也可以實現較強的性能，而針對一些入門級的服務器，也可以做到盡可能簡化版的產品出來以供應給對價格要求比較敏感的用戶。所以E7501就有了其較強的生命力了，目前采用E7501的主板也比較多，產品線比較豐富，是雙路Xeon服務器的比較好的選擇。

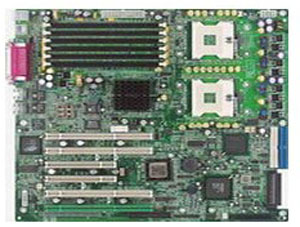

下面是Intel服務器主板SE 7501HG2配置特性:

Intel E7505芯片組(原始代號Placer)以180奈米制程生產，特別為雙處理器而設。E7505跟875(原始代號Canterwood)一樣，均采用FC-BGA方式封裝，同樣內含1,005個錫球。

Intel E7505芯片組的每一顆裸晶表面面積為143mm2，比875僅100mm?還來得大，其中，因?yàn)镠UB 2.0接口及內存控制器就已經占芯片組的大部份面積。這樣也讓875主機板制造商可以保持較低的價格。E7505芯片組架構圖如下:

?

E7505北橋芯片(內存控制芯片，Memory Controller Hub，簡稱MCH)，傳統上會跟南橋芯片ICH4及P64H2連在一起。ICH4跟HUB1.5接口相連，時脈速度為66 MHz。這個接口最高可以每秒266 MB的速度傳送南北橋之間的資料，而總線的頻寬為8位。橋接芯片P64H2，HUB 2.0協議以133MHz的時脈速度運行;這個速度可以在頻寬16位的總線內以每秒1GB的速度傳輸。

同時，E7505也有一個雙內存及8x AGP接口。

ICH4(82801DB)南橋芯片以250奈米制程生產，可以連接六個USB 2.0埠、四個ATA100磁盤裝置、一顆100Mbit網絡芯片、一顆AC97譯碼芯片;支持最多有六個每秒133MB頻寬且具主控能力的PCI master裝置。

P64H2(82870P2)芯片跟前者的運作不太一樣， 因?yàn)樗轻槍CI 64及PCI-X接口而設計的。PCI 64接口跟版本2.3對照，兩個接口都是以64位模式運作。所有在WTX規格中采用E7505芯片組的主機板都可以連接最多三張PCI 64及一張PCI-X卡。PCI 64是以33 MHz或66 MHz運行，傳輸速度是每秒266 MB至533 MB。相較之下，PCI-X的速度是66 MHz、100 MHz及133 MHz，傳輸速度則是每秒533 MB至1,066 MB。

E7505芯片組及P64H2南橋芯片架構圖如下:
